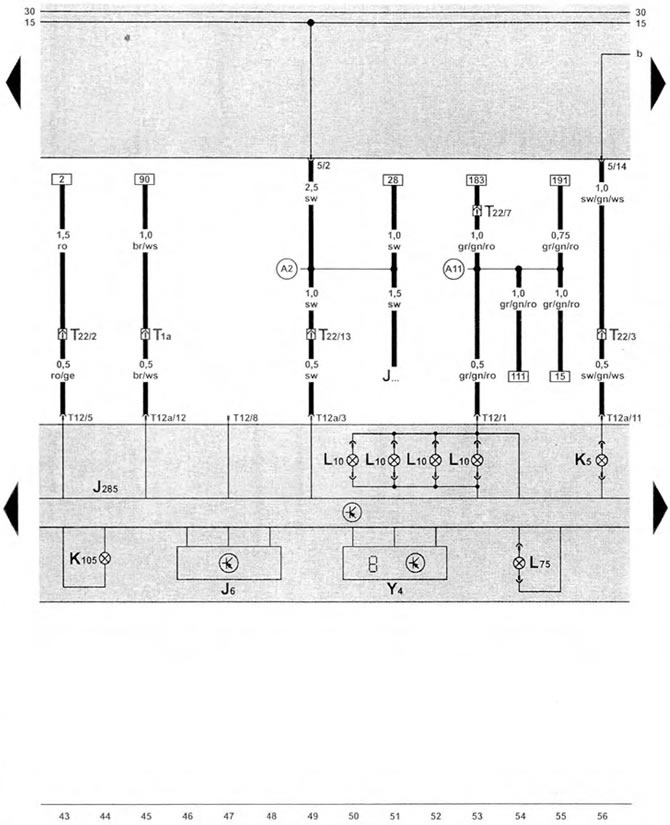

Основни дијаграм ожичења из марта 1997. (IV).
Инструмент табла, показивач правца, бројач путовања
| J6 | стабилизатор напона |
| J285 | контролна јединица са блоком индикатора на инструмент табли |
| J... | контролне јединице |
| K5 | индикаторная сијалица показивача окреће |
| K105 | индикаторска лампица резерве горива |
| L10 | лампица за осветљење инструмент табле |
| L75 | позадинско осветљење дигиталних индикатора |
| T1a | конектор за ожичење, једнопински, лево испод инструмент табле |
| Т12 | конектор за ожичење, 12-пински |
| Т12а | конектор за ожичење, 12-пински |
| Т22 | конектор за ожичење, 22-пински, лево испод инструмент табле |
| Y4 | бројач путовања |
| (A2) | веза са позитивним полом (15) у комплету ожичења инструмент табле |
| (A11) | веза са позитивним полом (58б) у комплету ожичења инструмент табле |
