Делови разводника горива са млазницама (VW Caddy 3)

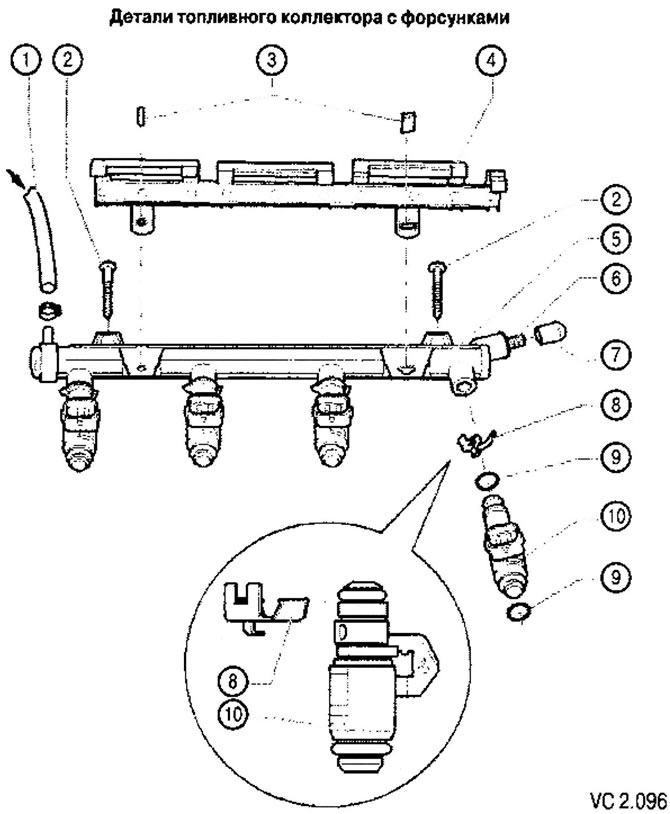

Списак делова разводника горива са млазницама са напоменама о монтажним радовима за слику VC2.096:
1. Цев за довод горива из филтера за гориво.
2. Вијак за монтажу разводника горива: 7 Nm.
3. Резе.
4. Носач за цевоводе и ожичење:
- је причвршћен за разводник горива.
5. Разводник горива.
6. Цев за уклањање ваздуха из система.
7. Заштитни поклопац за цев за уклањање ваздуха из система.
8. Држач за убризгавање млазнице:
- обратите пажњу на правилну монтажу млазнице.
9. Заптивни прстен:
- Пре уградње, лагано подмажите чистим моторним уљем.
10. Цилиндр убризгавача 4 (N33).
- Цилиндр убризгавача 1 (N30).
- Ињектор цилиндра 2 (N31).
- Ињектор цилиндра 3 (N32).
