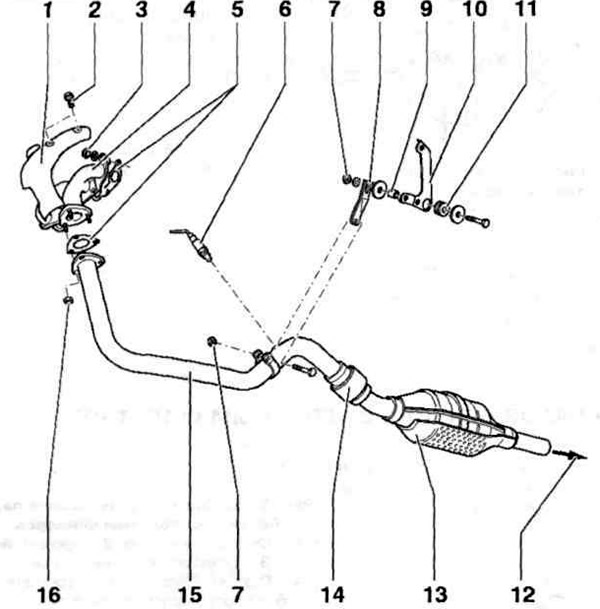

Figura 3,27 a. Elemente ale sistemului de evacuare:
1 - Carcasa de protectie termica; 2, 3, 7, 16 - Nuca; 4 - Colector de evacuare (pe motoarele AEX, AKV - dintr-o bucată, pe motoarele AEE, ALM - duble); 5 - Garnitura; 6 - Date despre oxigen; 8, 10 - Paranteze (tOL pentru motoarele AEX, AKV, APQ, ANX); 9 - Bucșă (numai pentru motoarele AKV, APQ, ANX); 11 - Bucșă de cauciuc (numai pentru motoarele AEX, AKV, ANX); 12 - La toba de eșapament; 13 - Catalizator; 14 - Conectare; 15 - Teava de evacuare fata cu catalizator.

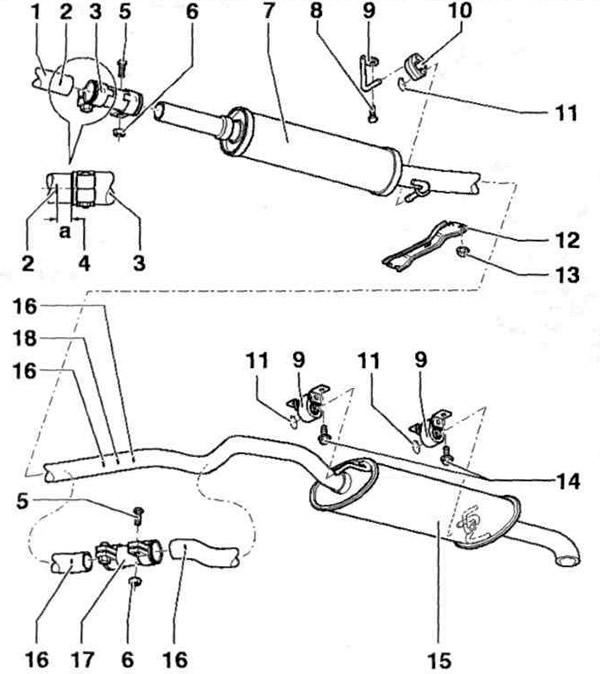

Figura 3.27 b. Amortizor de zgomot cu suporturi pentru autoturisme Polo Classic, Polo Estate:
1 - Teava de evacuare fata cu catalizator; 2, 16 - Etichete; 3, 17 - Cleme duble; 4 - Distanța "a" = 5 mm; 5, 8, 14 - Șuruburi; 6, 13 - Nuci; 7 - Toba de eșapament față; 9, 10 - Suporturi; 11 - Inel de reținere; 12 - Adaptor; 15 - Toba de eșapament spate 18 - Punct de tăiere pentru reparație.
(Textul original poate fi găsit la: vwmanual.ru)

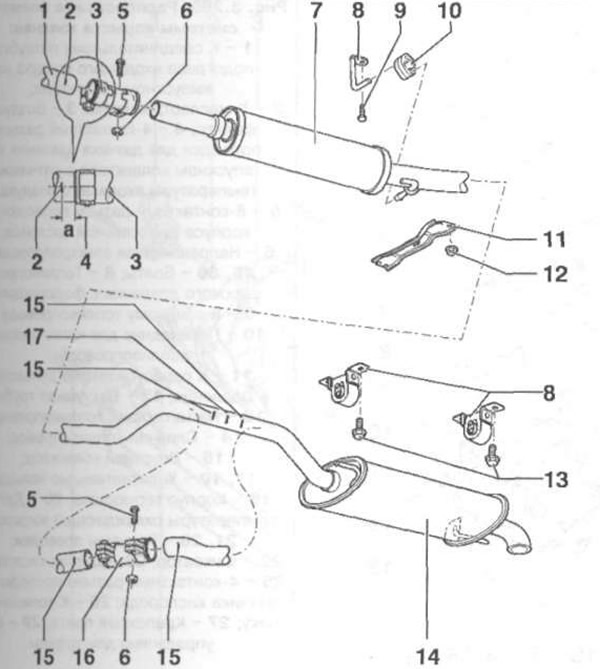

Figura 3,27 in. Toba de esapament cu suporturi pentru masini Caddy:
1 - Teava de evacuare fata cu catalizator; 2, 15 - Etichete; 3, 16 - Cleme duble; 4 - Distanța "a" = 5 mm; 5, 9, 13 - Șuruburi; 6, 12 - Nuci; 7 - Toba de eșapament față; 8,10 - Suporturi; 11 - Adaptor; 14 - Toba de eșapament spate; 17 - Punct de tăiere pentru reparație.
