Снятие
Выключить зажигание и выключить фонарь через выключатель.
При выключенном зажигании отсоединить от аккумуляторной батареи провод массы (-).
Внимание: Выполнять указания, приведенные в главе «Снятие и установка аккумуляторной батареи».
Открыть заднюю дверь и откинуть в сторону облицовку в зоне заднего фонаря.
С задней стороны фонаря штекерный разъем открепить и разъединить.
Отвернуть в выемке барашковую гайку.

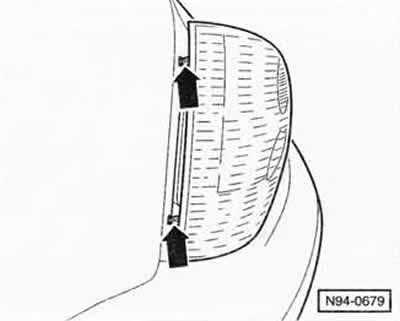

Нажать задний фонарь вверх и вытащить из приемников фиксирующие крюки «стрелки».
Установка
Установка выполняется в обратной последовательности.
Замена лампы накаливания
Задний фонарь снять и разъединить с задней стороны фонаря «2» штекерный разъем «1».
Отжать стопорные пластины «стрелки» и отсоединить от фонаря держатель ламп.

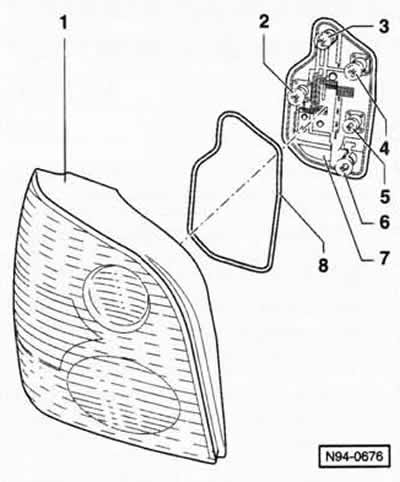

1 — корпус заднего фонаря
2 — лампа указателя поворота
3 — лампа сигнала торможения
4 — лампа фары заднего хода
5 — лампа габаритного огня
6 — лампа габаритного огня и заднего противотуманного огня
7 — держатель ламп
8 — уплотнение
Лампу накаливания нажать в держатель, повернуть против часовой стрелки и вынуть.
Вставить в держатель новую лампу, повернуть ее по часовой стрелке и зафиксировать.
Проверить работу фонаря с новой лампой накаливания.
