Оглавление: Фонарь в задней боковой части…↓ Замена лампы накаливания ↓ Фонарь в задней двери ↓ Замена лампы накаливания ↓
Примечание: задний фонарь составной. Один сегмент фонаря установлен в задней боковой части автомобиля, а другой встроен в заднюю дверь.
Фонарь в задней боковой части автомобиля
Снятие
Выключить зажигание и выключить фонарь через выключатель.
При выключенном зажигании отсоединить от аккумуляторной батареи провод массы (-).
Внимание: Выполнять указания, приведенные в главе «Снятие и установка аккумуляторной батареи».

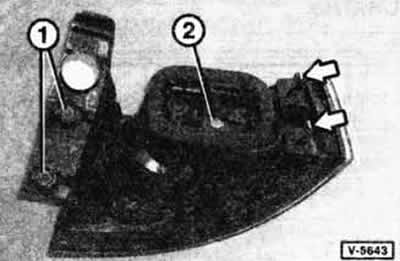

Открыть заднюю дверь и вывернуть из рамы задней двери 2 винта. На рисунке показан снятый задний фонарь сзади. 1 — отверстия для винтов; 2 — винт крепления держателя ламп.
Задний фонарь немного нажать наружу, поддерживая его рукой.
Задний фонарь сильно потянуть назад, непрерывно раскачивая его вверх и вниз.
Внимание: Задний фонарь фиксируется в задней боковой части двумя жесткими металлическими пружинами «стрелки», которые вытаскиваются из боковой части с большим трудом.
Установка
Установка выполняется в обратной последовательности.
Замена лампы накаливания
Снять задний фонарь.
Вывернуть 2 винта «2» и отсоединить от фонаря держатель ламп, см. рисунок V-5643.
Лампу накаливания нажать в держатель, повернуть против часовой стрелки и вынуть.
Вставить в держатель новую лампу, повернуть ее по часовой стрелке и зафиксировать.
Проверить работу фонаря с новой лампой накаливания.
Фонарь в задней двери
Снятие

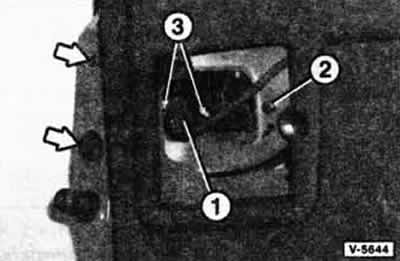

Открыть заднюю дверь и снять крышку сбоку в ее облицовке.
Вытащить из задней двери две заглушки и вывернуть расположенные под ними винты «стрелки».
Вывернуть винт «2», движением вниз задний фонарь снять и отсоединить штекер -1 -.
Установка
Установка выполняется в обратной последовательности.
Замена лампы накаливания
Снять задний фонарь.
Габаритный огонь: патрон с задней стороны фонаря повернуть против часовой стрелки и вынуть вместе с лампой накаливания. Лампу накаливания из патрона вынуть и заменить на новую.
Задний противотуманный огонь и фара заднего хода: вывернуть 2 винта «3» и отсоединить от фонаря держатель ламп, см. рисунок V-5644. Лампу накаливания нажать в держатель, повернуть против часовой стрелки и вынуть. Вставить в держатель новую лампу, повернуть ее по часовой стрелке и зафиксировать.
Проверить работу фонаря с новой лампой накаливания.
