Снятие
Автомобиль поднять на козлы и снять колесо.
Приставить к приемнику амортизатора подходящий домкрат и подпереть мост.
Автомобиль с фарами, оборудованными ксеноновыми лампами: отсоединить от балки переднего моста тягу заднего датчика системы регулирования угла наклона оси пучка света фар.
Вывернуть болты -1- и отвернуть гайку -2-. Вынуть нижний болт крепления амортизатора.
Амортизатор снять.
Дефектный амортизатор надлежащим образом утилизировать, см. соответствующую главу далее.
Установка
Перед установкой амортизатор проверить, см. соответствующую главу далее.
Амортизатор приставить и привернуть новыми болтами -1-. Болты затянуть моментом 30 Нм, после чего довернуть в направлении затяжки на ¼ оборота (90°).
Автомобиль с фарами, оборудованными ксеноновыми лампами: перед затягиванием верхнюю позицию тяги заднего датчика системы регулирования угла наклона оси пучка света фар отрегулировать так, чтобы рычаг датчика при упругой деформации заднего моста смотрел назад и поворачивался вверх.
Вставить с внутренней стороны новый болт, навернуть с внешней стороны и затянуть от руки новую гайку -2-, см. рисунок S42-0040.
Обеспечить прежнее направление вращения шины, привернуть колесо болтами, автомобиль опустить и лишь после этого затянуть колесные болты перекрестным способом моментом 120 Нм.
Внимание: Неукоснительно выполнять указания,приведенные в главе «Снятие и установка колеса».
В багажном отсеке непосредственно за задним сиденьем разместить груз массой 90 кг.

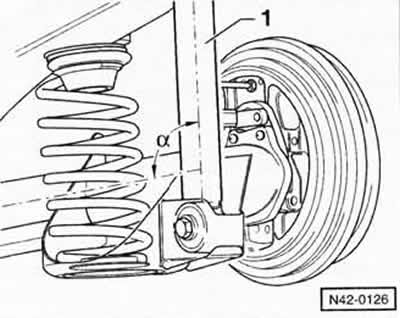

Перед затягиванием болта крепления амортизатор выровнять так, чтобы он располагался по отношению к оси заднего моста под углом а = 95°.
Нижний болт затянуть моментом 40 Нм, после чего довернуть в направлении затяжки на ¼ оборота (90°).
