Sadržaj: Uklanjanje ↓ Montaža ↓
Iznad kutije s osiguračima nalaze se različiti releji. Da biste uklonili relej, morate ukloniti kutiju s osiguračima.
Uklanjanje

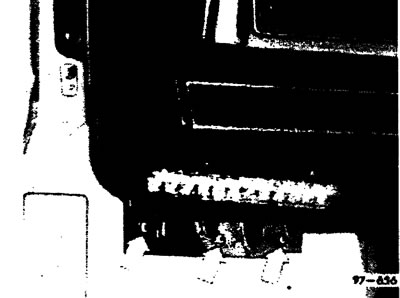

Otpustite vijke koji pričvršćuju kutiju s osiguračima. Na automobilima proizvedenim od 9.85, morate odvrnuti još jedan vijak, uklanjajući plastični poklopac.

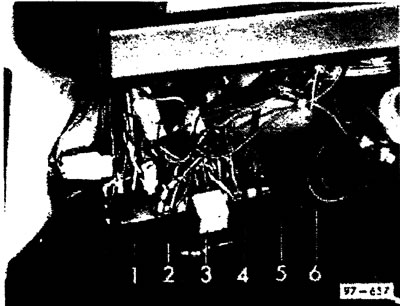

Položaj releja na automobilima proizvedenim prije 10.83
1. Alarmni relej
2. Blok predviđen za relej bljeskajućeg svjetla (kola hitne pomoći)
3. - Relej za istovar (kontakt X)
4. Utičnica predviđena za relej svjetla za maglu
5. Blok predviđen za relej automatskog intervalnog načina rada brisača, perača vjetrobrana
6. Ako postoji uređaj za pranje prednjih svjetala, adapter za relej za pranje prednjih svjetala nalazi se na bloku osigurača
7. Ako postoje svjetla za maglu i dodatno grijanje, na bloku releja za pranje prednjih svjetala nalazi se adapter s osiguračem. Na vozilima bez uređaja za pranje prednjih svjetala adapter s osiguračem nalazi se na bloku osigurača.
Montaža

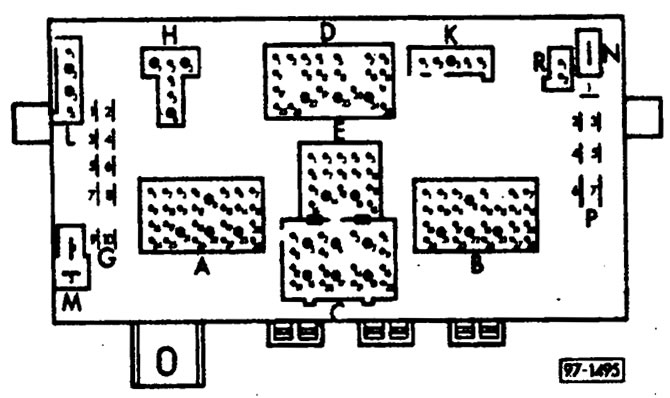

Umetnite i zategnite držač osigurača. Položaj jastučića na stražnjoj strani relejne ploče na automobilima proizvedenim od 11.83.
A. Višepinski konektor (plavi) za spajanje kabelskog svežnja instrumentne ploče
B. Višepinski konektor (crveni) za spajanje kabelskog svežnja ploče s instrumentima
C. Višepinski konektor (žuti) za spajanje prednjeg kabelskog svežnja
D. Višepinski konektor (bijeli) za spajanje kabelskog svežnja brisača vjetrobranskog stakla i glavnog kabelskog svežnja
E. Višepinski konektor (crni) za spajanje glavnog kabelskog svežnja
G. Jednostruki konektor
H. Višepinski konektor (smeđa), priključak releja ventilatora hladnjaka, 2. stupanj
K. Višepinski konektor (bezbojan), priključak kontrolne jedinice alarma razine rashladne tekućine
L. Višepinski konektor (sivi), priključak dvotonske sirene.
M. je slobodan
N. Jednostruki konektor
R. Jednostruki konektor - terminal 30
R. je slobodan

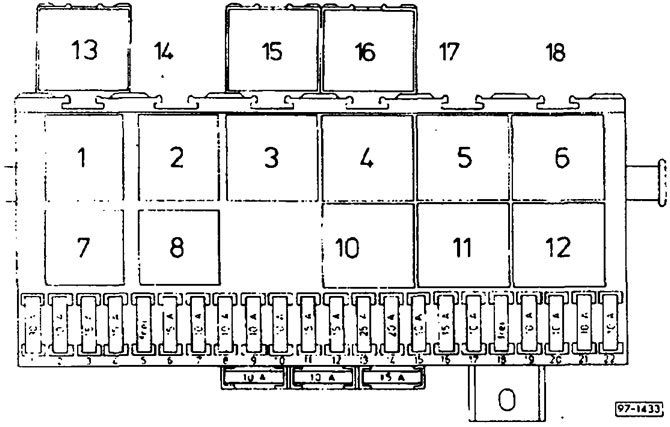

Položaj relejnih jastučića na relejnoj ploči na automobilima proizvedenim od 11.83
Izvornik se može pogledati na portalu: www.VWmanual.ru
| broj utičnice releja | Naziv releja | Natpis na releju (proizvod broj) | Bilješka |
| 1. | - | - | besplatno |
| 2. | - | - | besplatno |
| 3. | Kontrolna jedinica indikatora razine rashladne tekućine | 43 | |
| 4. | - | - | besplatno |
| 5. | Relej ventilatora hladnjaka | 24 | |
| 6. | Dvotonski relej sirene | 53 | |
| 7. | Relej svjetla za maglu | 15 | |
| 8. | Relej za istovar (kontakt X) | 17 | |
| 10. | Relej za automatski intervalni način rada brisača i perača vjetrobrana | 19 | |
| 11. | Relej brisača stražnjeg stakla 20 | - | |
| 12. | Relej upozorenja na opasnost, relej svjetla prikolice | 21 | |
| 22 | - | - | |
| 13. | Relej za pranje prednjih svjetala | 33 | |
| 14. | - | - | besplatno |
| 15. | Osigurač stražnjeg svjetla za maglu S27/10 A | - | |
| 16. | Osigurač svjetla instrumentne ploče (58b) S49/10 A | - | besplatno |
| 17. | - | - | |
| 18. | - | - | besplatno |
| - | Relej grijanja vozačevog sjedala | 59 |
