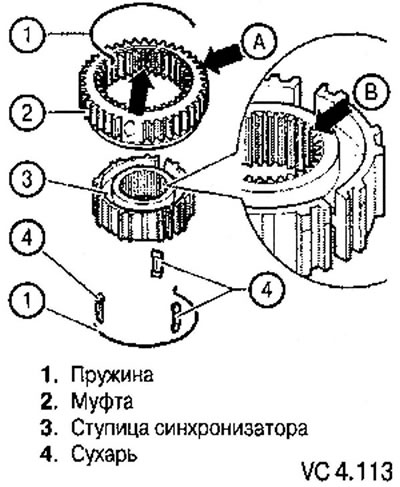

Nakon montaže, prirubnica glavčine sa zakošenjem i kraj spojnice s vanjskim nazubljenim prstenom (strelica A) trebaju biti na istoj strani sinkronizatora.
Žljebovi za krekere u glavčini i spojnici (strelica C) moraju biti smješteni jedan nasuprot drugome.
Sastavljanje spojke sa glavčinom sinkronizatora za 1. i 2. stupanj prijenosa ako puhači imaju zareze
Čahura sinkronizatora postavljena je na glavčinu.

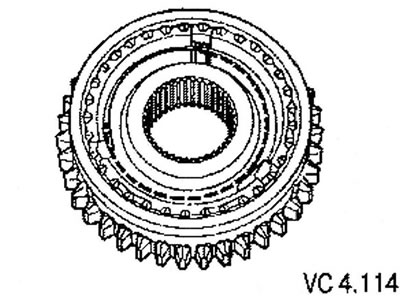

Umetnite krekere i postavite opruge s pomakom od 120° jedan u odnosu na drugi. Umetnite savijeni kraj opruge u udubljenje jednog od krekera.
Sastavljanje spojke sa glavčinom sinkronizatora za 1. i 2. stupanj prijenosa kod konvencionalnih krekera
Izvorni tekst dostupan je na portalu VWMANUAL.ru
Čahura sinkronizatora postavljena je na glavčinu.

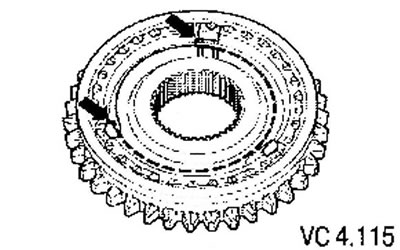

Umetnite krekere i postavite opruge s pomakom od 120° jedan u odnosu na drugi. U ovom slučaju, savijeni krajevi opruga (strelice) trebaju biti smješteni iza krekera.
Položaj montaže spojke i glavčine sinkronizatora 1. i 2. stupnja prijenosa

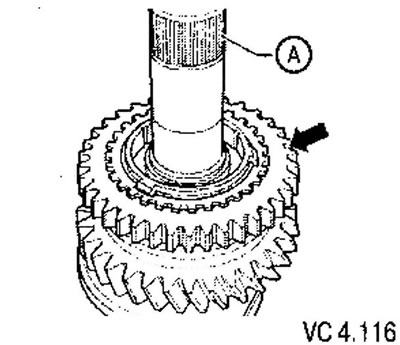

Spojnica se ugrađuje s nazubljenim prstenom (strelica) na utorni prsten osovine (A) za glavčinu sinkronizatora 3. i 4. stupnja prijenosa.
