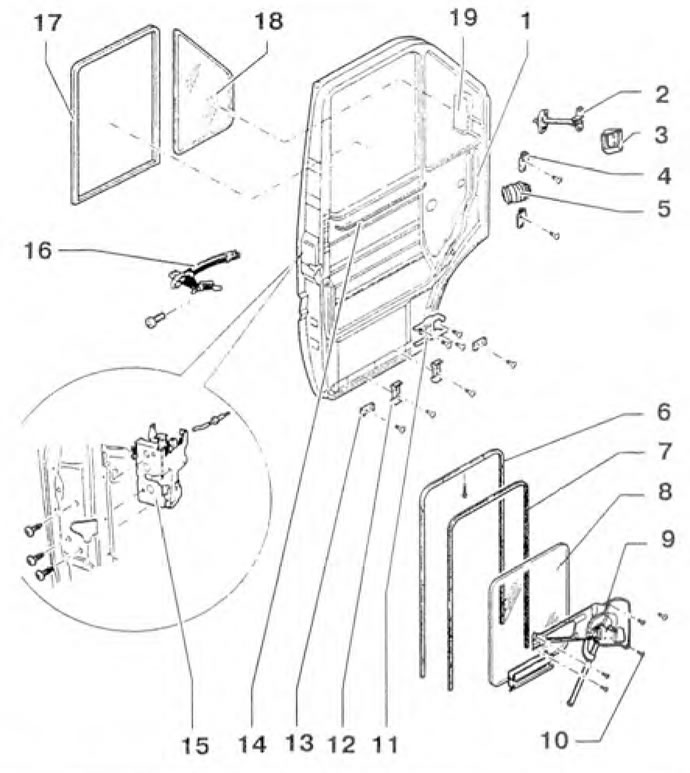

Малюнак 10.12. Пярэдняя дзверы: 1 - Пярэдняя дзверы; 2 - Абмежавальнік дзвярэй; 3 - Вечка абмежавальніка дзвярэй; 4 - Пятля дзверы; 5 - Ахоўны рукаў; 6 - Аконны канал; 7 - Профіль аконнага канала; 8 - Шкло дзвярэй; 9 - Шклапад'ёмнік; 10 - Шрубы; 11, 12 - Кранштэйны; 13 - Пятля; 14 - Ушчыльненне пазы шкла; 15 - Дзвярны замак; 16 - Ручка адчынення дзвярэй; 17 - Акантоўка шкла; 18 - Шкло.
Ўстаноўка і рэгуляванне
1. Усталюйце дзверы на завесы.
2. Укруціце шрубы 2 мацавання дзвярэй да завес (малюнак 10.13). Адрэгулюйце дзверы, прыслабіўшы шрубы 1 і перамяшчаючы яе адносна завес. Момант зацяжкі шруб: 25 Нм.
Малюнак 10.13. Укруціце шрубы 2 мацаванні дзвярэй да завес. Адрэгулюйце дзверы, прыслабіўшы шрубы 1 і перамяшчаючы яе адносна завес.
3. Пярэдняя дзверы правільна адрэгулявана, калі адлегласці а і b правільныя па ўсім перыметры дзвярэй (стрэлка) (малюнак 10.14).
Зазоры: а = 7 ± 0.5 мм, b = 8 ± 0.5 мм.

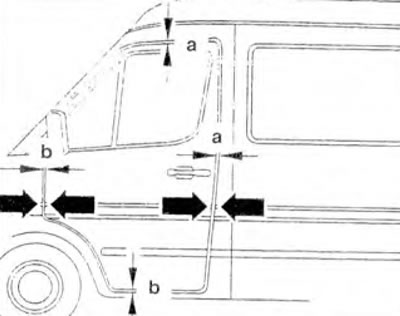

Малюнак 10.14. Пярэдняя дзверы правільна адрэгулявана, калі адлегласць па ўсім перыметры дзвярэй аднолькавая (стрэлка).
