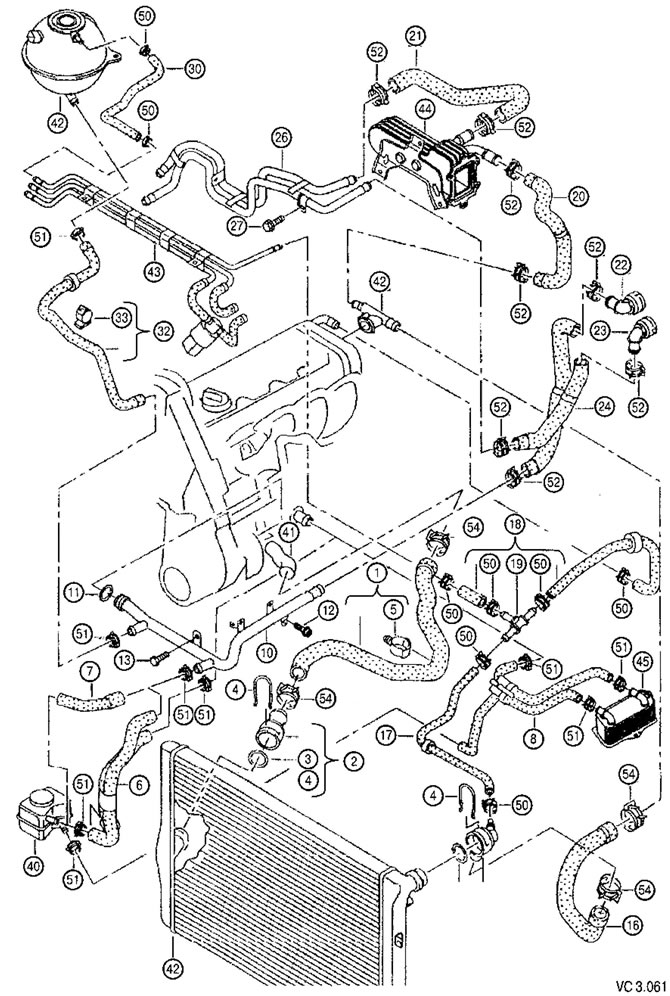

Спецификация на възлите и компонентите на охладителната система на дизелови двигатели 1.9 l BLS, BSU съгласно фигура VC3.061
| Поз. | Номер на частта | Име | Забележка | Бр. |
| Течно охлаждане | 1.9 л | |||
| 1 | 3C0122051 BK | Маркуч за охладителна система за автомобили със сервоуправление | PR-1N3 | 1 |
| (1) | 2K0122051 | Маркуч за охлаждаща течност с бързосвързваща връзка за автомобили със сервоуправление | PR-1N1 | 1 |
| 2 | 3B0122 291 C | Бързоосвобождаваща се връзка за автомобили със сервоуправление | PR-1N3 | 1 |
| (2) | 7MZ 122 291 V | Бързоосвобождаваща се връзка за автомобили със сервоуправление | PR-1N1 | 1 |
| 3 | Уплътнителен пръстен | 32x4-N | 1 | |
| 4 | 1J0121 142 | Пружинна закопчалка | 1 | |
| 5 | 3C0121 093 | Скоба за маркуч за автомобили със сервоуправление | PR-1N3 | 1 |
| 6 | 1K0 121 086 AB | Маркуч за охладителната система (маслен радиатор - колектор за охлаждаща течност - блок на цилиндрите) Ф 2К-6-150 000 | Ръчна скоростна кутия | 1 |
| 7 | 3C0121 058AC | Маркуч за охладителната система (маслен радиатор - колектор за охлаждаща течност - блок на цилиндрите) F 2K-6-150 000* | Автоматична трансмисия + BLS | 1 |
| (7) | 1K0121058 БФ | Маркуч за охладителната система (маслен охладител - водна тръба - цилиндров блок) Ф 2К-6-150 001* | Автоматична трансмисия + BLS | 1 |
| 8 | 1K0 121 086 АД | Маркуч за охладителната система | Автоматична трансмисия + BLS | 1 |
| 10 | 03G121 065 АА | Водна тръба F 2K-6-150 000* | 1 | |
| (10) | 03G121 065 променлив ток | Водопровод F 2K-6-150 001* | Пластмаса | 1 |
| 11 | 06B121 687 | Уплътнителен пръстен | 20,5x5,5 | 1 |
| 12 | Винт с шестостенен шестостен | М10x25 | 1 | |
| 13 | Самозаключващ се шестостенен винт | M7x12 | 1 | |
| 15 | 1K0122291 ВА | Бързодействаща връзка | 1 | |
| 16 | 1K0121 101 CF | Маркуч за охладителна система за автомобили без климатик | Ръчна скоростна кутия | 1 |
| (16) | 1K0121 101 CF | Маркуч за охладителна система за автомобили с климатик и за употреба в студен и умерен климат, зони F 2K-7-050 000* | ||
| (16) | 1K0121 101 CD | Маркуч за охладителна система за автомобили с климатик, работещи в топли климатични зони F2K-7-050 000* | Ръчна скоростна кутия | 1 |
| (16) | 1K0121 101CG | Маркуч за охладителна система за автомобили без климатик | Автоматична трансмисия + BLS | 1 |
| (16) | 1K0121 101 CE | Маркуч за охладителна система за автомобили с климатик | Автоматична трансмисия + BLS | 1 |
| 17 | 1K0121 447 CQ | Маркуч за охладителна система за автомобили без климатик | 1 | |
| (17) | 1K0121 447CQ | Маркуч за охладителна система за автомобили с климатик и за употреба в студен и умерен климат, зони F 2K-7-050 000* | ||
| (17) | 1K0121 447CM | Маркуч за охладителна система за автомобили с климатик, работещи в топли климатични зони F 2K-7-050 000* | Ръчна скоростна кутия. | 1 |
| (17) | 1K0121 447CM | Маркуч за охладителна система за автомобили с климатик | Автоматична трансмисия + BLS | 1 |
| 18 | 1K0122447ED | Маркуч за охладителната система (тръба на охладителната система - блок на цилиндрите) | 1 | |
| 19 | Т-образен тройник | 8x8x8 | 1 | |
| 20 | 3C0121157 АА | Маркуч за охладителната система (oT охладител - фланец) | 1 | |
| 21 | 3C0121 157 AB | Маркуч за охладителната система (eGR охладител - водна тръба) за автомобили с независимо отопление | 1 | |
| 22 | 1K0122291 H | Бързо освобождаваща се връзка | 1 | |
| 23 | 1K0122 291 J | Бързо освобождаваща се връзка | 1 | |
| 24 | 1T0122157SA | Маркуч за охладителна система за автомобили с независимо отопление и за автомобили с допълнителна отоплителна система F 2K-6-150 000* | ||
| (24) | 1T0 122 157 SO | Маркуч за охладителна система за автомобили с независимо отопление и за автомобили с допълнителна отоплителна система F 2K-6-150 000* | ||
| (24) | 2K0122157AE | Маркуч за охладителната система F 2K-6-150 000* | 1 | |
| 26 | 03G121151AE | Водопровод за автомобили с независимо отопление и за автомобили с допълнителна отоплителна система | Магазин за пари в брой/обем. | 1 |
| 27 | Винт за закрепване на тръби за автомобили с независимо отопление и за автомобили с допълнителна отоплителна система | М10x12 | 1 | |
| 27 | N10403203 | Шестоъгълен винт за автомобили: с независимо отопление, с допълнителна отоплителна система | M8x16 | 1 |
| 30 | 3C0121447L | Маркуч за охладителната система (компенсиращ резервоар - вентилационна тръба) | ||
| 32 | 3C0122 109 E | Маркуч за охладителната система (разширителен съд - водна тръба) F 2K-6-150 000* | 1 | |
| (32) | 1K0122 109BB | Маркуч за охладителната система (разширителен съд - колектор за охлаждаща течност) Ф 2К-6-150 001* | 1 | |
| 33 | 1K0121 093 А | Скоба за маркуч | 1 | |
| 40 | Топлообменник за охлаждане на маслото | |||
| 41 | Тръбен клон | |||
| 42 | Разширителен резервоар | |||
| 43 | Тръби | |||
| 44 | Допълнителен топлообменник на нагревателя | |||
| 45 | Охладител за масло на автоматична трансмисия | BLS | ||
| 50 | Скоба | B14x12 | ||
| 51 | Скоба | 823x12 | ||
| 52 | Скоба | B27x12 | ||
| 53 | Скоба | B32x12 | ||
| 54 | Скоба | 840x12 |
