Ідентифікація МКВП (VW Polo 3)

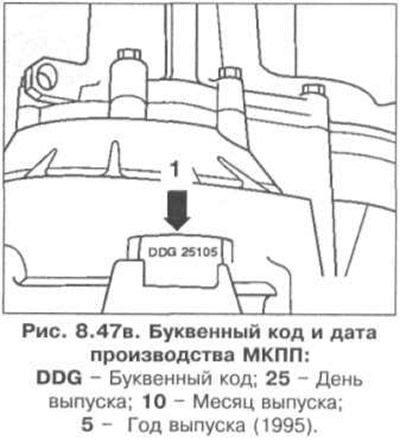

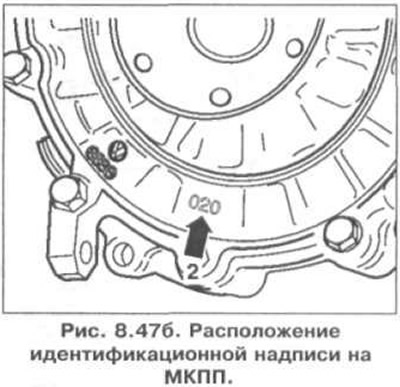

На автомобілях Caddy із 1996 р. випуску. Polo Classic з 1996 р. випуску та Polo Estate з 1998 р. випуску встановлюються 4-х/5-сгупенчасті МКПП 020/02К у комплектації з чотирициліндровими двигунами. Розташування ідентифікаційної таблички на МКВП показано на мал. 8.47 а,б, літерний код та дата виробництва МКПП показані на мал. 8.47 ст. Корпус коробки і механізм перемикання передач показані на мал. 8.47 г, корпус коробки передач та шестерня 5-ї передачі - на мал. 8.47 буд.

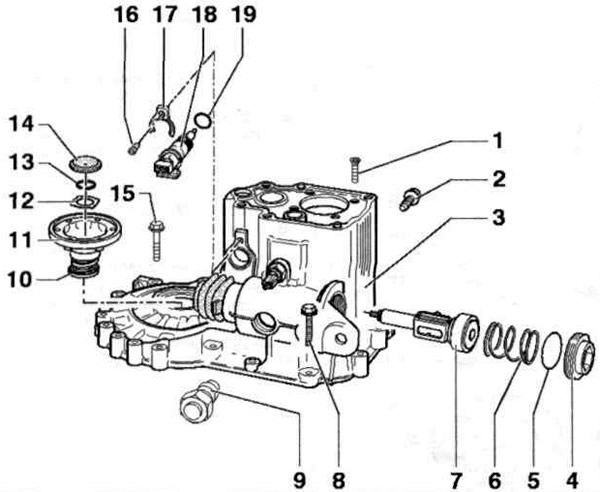

Мал. 8.47 г. Корпус коробки передач та механізм перемикання передач:
1 - Гвинт; 2, 8, 9, 15, 16 - Болт; 3 - Корпус коробки; 4 - Кришка; 5, 19 - Кільця ущільнювачів; 6 - Пружина; 7 - Вал управління перемиканням передач; 10 - Пружина; 11 - Фланець півосі; 12 - Пружина тарілчаста; 13 - Стопорне кільце; 14 - Ущільнювальна кришка; 17 - Кронштейн; 18 – Привід спідометра.

Вихідна інформація розміщена на сайті [VWMANUAL]

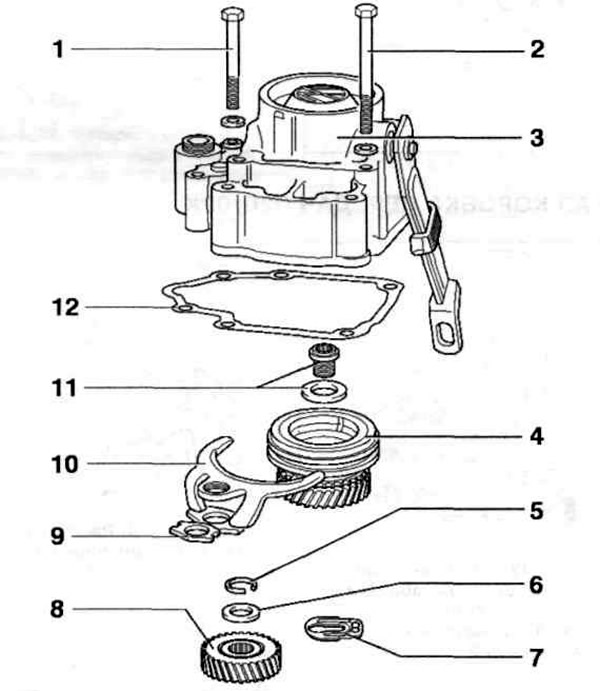

Мал. 8.47 д. Корпус коробки передач та шестерня 5-ї передачі:
1, 2, 11 - Болти; 3 - Кришка корпусу коробки передач; 4 - Муфта і маточина синхронізатора 5-ї передачі зі стопорним кільцем; 5 - Стопорне кільце; 6 - Упорна шайба; 7, 9 - Блокувальні плити; 8 - Шестерня 5-ї передачі; 10 - Вилка включення 5-ї передачі; 12 – Прокладка.
