Снятие правого бокового кожуха двигателя
Снимите крышку 2.

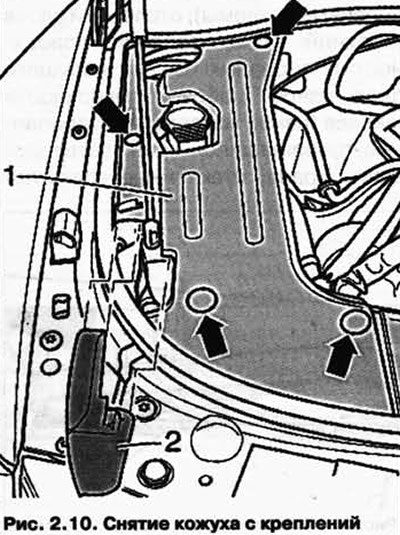

Снимите кожух двигателя с креплений (стрелки на рисунке 2.10) и извлеките его вверх.
Снятие центрального кожуха моторного отсека (6-цилиндровый бензиновый двигатель)

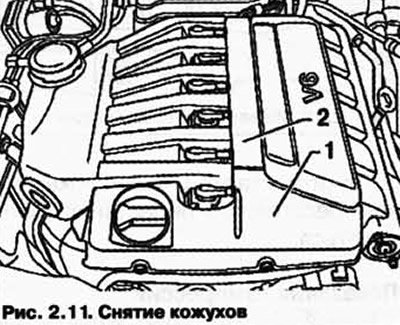

Расклипсуйте кожухи двигателя 1 и 2 и извлеките их вверх (рис. 2.11).
ВНИМАНИЕ: При установке кожуха двигателя, а именно при фиксации его в точках крепления, не применяйте грубой физической силы и не используйте инструмент. В противном случае можно повредить кожух двигателя.
Снятие центрального кожуха моторного отсека (10-цилиндровый дизельный двигатель)
Извлеките щуп 2 измерения уровня масла.

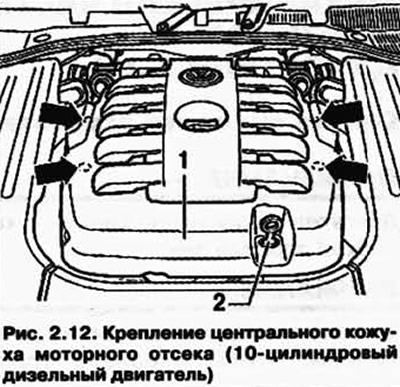

Отклипсуйте кожух 1 от креплений (стрелки на рисунке 2.12) и снимите его вверх.
Установка
Установите кожух двигателя 1 на точки крепления и прижмите его так, чтобы фиксаторы защелкнулись.
Не забудьте установить масломерный щуп.
Снятие центрального кожуха моторного отсека (6-цилиндровый дизельный двигатель TDI Common Rail)

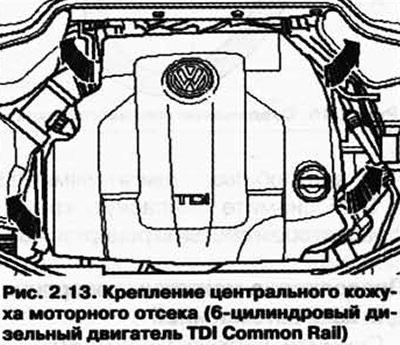

Сначала снимите кожух двигателя обеими руками впереди (относительно направления движения) (стрелки на рисунке 2.13), затем приподнимите его обеими руками сзади (в зоне стенки моторного отсека).
ПРИМЕЧАНИЕ: При снятии не поднимайте кожух двигателя рывком.
При снятии кожух двигателя устанавливайте ровно.
Установка
Расположите кожух двигателя на точках крепления, обратите внимание на маслозаливной патрубок и масломерный щуп.
Прижмите кожух двигателя в точках крепления спереди и сзади так, чтобы фиксаторы защелкнулись.
