ПРИМЕЧАНИЕ: У данного типа двигателей проверка компрессии на неподвижном автомобиле сопряжена с трудоёмкими операциями. Поэтому целесообразно перед данными работами провести проверку настройки холостого хода. Измерение компрессии целесообразно только в том случае, если есть подозрение на выход из строя цилиндра/ цилиндров.
Необходимые специальные приспособления, контрольные и измерительные приборы, а также вспомогательные средства:
- Динамометрический ключ (5-50 Нм) V.A.G 1331;
- Адаптер V.A.G 1381/12;
- Компрессометр V.A.G 1763;
- Защитная пластина Т10247 (Автомобили с буквенными обозначениями двигателя AYH, BKW);
- Соединительный шланг K4S 6278 (Автомобили с буквенными обозначениями двигателя AYH, BKW).
Условия проверки
Температура моторного масла мин. 30°C.
Зажигание выключено.
Порядок проверки
Слейте охлаждающую жидкость.
На автомобилях с буквенными обозначениями двигателя AYH, BKW демонтируйте топливный фильтр.

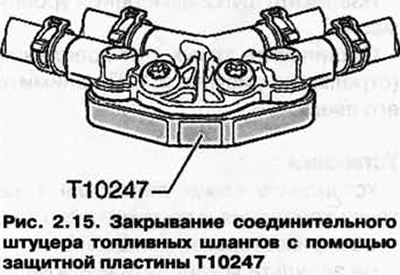

Закройте соединительный штуцер топливных шлангов с помощью защитной пластины Т10247 (рис. 2.15).

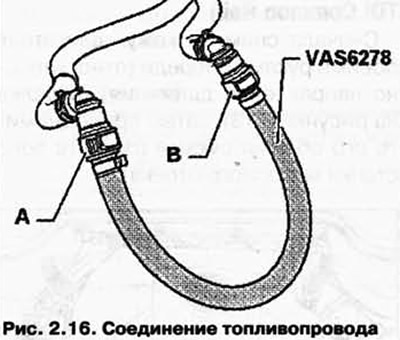

Соедините топливопровод А соединительным шлангом VAS 6278 с топливопроводом В (рис. 2.16).
На автомобилях с двигателями BLE и BWF снимите байпасную крышку с радиатором системы рециркуляции.
Продолжение монтажных операций для всех автомобилей
Снимите верхнюю часть крышки корпуса масляного фильтра.
Снимите свечи накаливания. Снимите правую крышку водоотводящего короба D (рис. 2.17).
Исходник текста доступен на портале www.VWmanual.ru
Отключите малое штекерное соединение от блоков управления двигателем.
ПРИМЕЧАНИЕ: С помощью отключения малого штекерного соединения достигается условие, при котором, несмотря на работающий стартер, двигатель не будет заводиться. При запуске двигателя в памяти неисправностей появятся ошибки. После проведения работ по измерению компрессии необходимо считать и удалить ошибки.
После измерения компрессии опросите память неисправностей.
Вкрутите адаптер V.A.G 1381/12 в гнездо свечи накаливания проверяемого цилиндра.
Установите верхнюю часть крышки корпуса масляного фильтра.

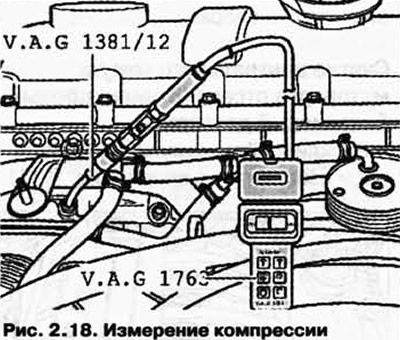

Измерьте компрессию с помощью прибора для измерения компрессии V.A.G 1763 (рис. 2.18).
Крутите стартер, пока показания компрессометра перестанут увеличиваться.
Показания компрессии
Новый: 25±0,31 бар избыточного давления.
Предельный допуск: 19 бар избыточного давления.
Допустимая разница между отдельными цилиндрами: 5 бар.
Установите свечи накаливания. Залейте охлаждающую жидкость. После проверки всех цилиндров и полной укомплектации двигателя, опросите память неисправностей и удалите ошибки.
