Снятие и установка крыльчатого насоса, 5-цил. дизельный двигатель (VW Touareg 1)

ПРИМЕЧАНИЕ: Замените уплотнительные кольца. Слитое масло больше не используйте.

Снятие

Снимите шумоизоляционный экран двигателя.

Снимите соединительный шланг охладителя наддувочного воздуха.

Снимите левый подкрылок.

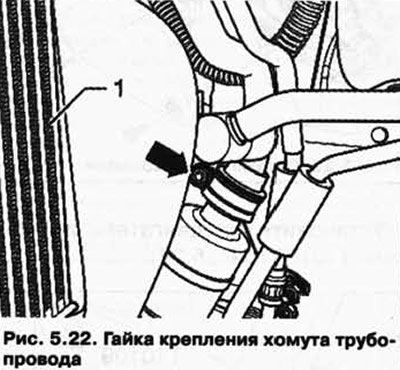

Открутите гайку хомута трубопровода кондиционера около охладителя наддувочного воздуха 1 (рис. 5.22).



Снимите корпус воздушного фильтра.

Снимите шумоизоляцию 1 с двига теля (рис. 5.23).




Установите на двигатель держатель Т10109 (рис. 5.24).



Снимите компрессор кондиционера и отложить в сторону.

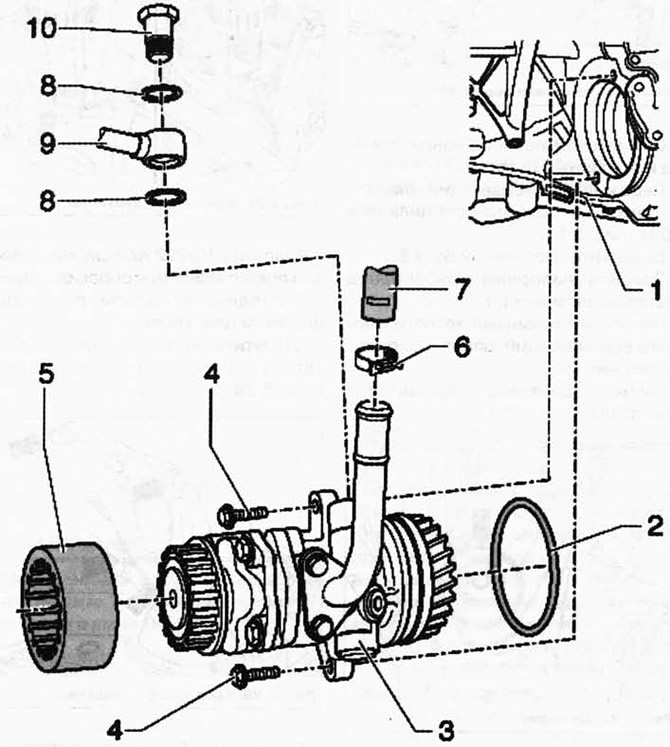

Пережмите всасывающий шланг 1 с помощью зажима для шлангов 3094 (рис. 5.17).

Выкрутите пустотелый болт 2.

Закрыть напорный трубопровод полиэтиленом или т.п.

Откройте пружинный хомут и снимите всасывающий шланг 1 с крыльчатого насоса.

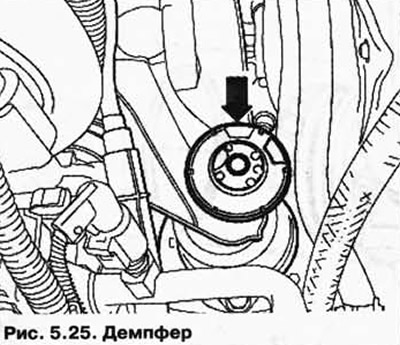

Снимите демпфер с кронштейна двигателя (рис. 5.25).

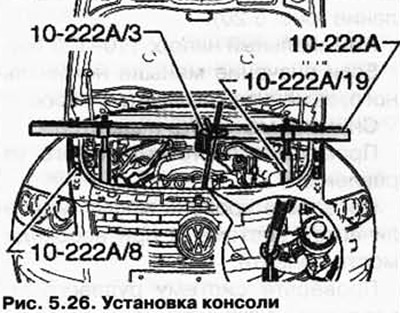

Установите поддержку-консоль для двигателя 10-222 А с адаптерами 10-222 А/3,10-222 А/8 и 10-222 А/19 (рис. 5.26).




Установите адаптеры 10-222 А/19 на лонжероны.

Следите за тем, чтобы не повредить трубопровод кондиционера 1 при установке адаптера.

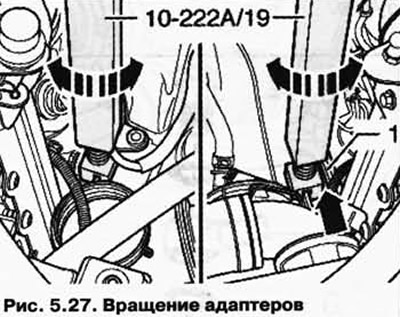

Вращайте адаптеры до тех пор, пока они не примут нагрузку от агрегата и не будет разгружена левая опора двигателя (рис. 5.27).



Адаптеры 10-222 А/8 служат только для предотвращения опрокидывания.

Отсоедините разъем под кронштейном двигателя.

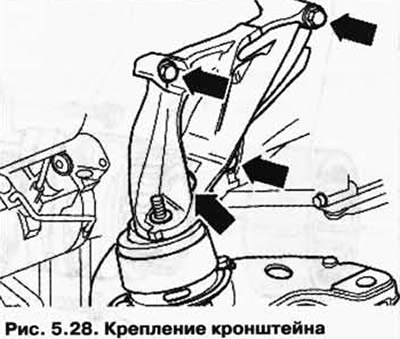

Открутите болты кронштейна двигателя и извлеките кронштейн (рис. 5.28).

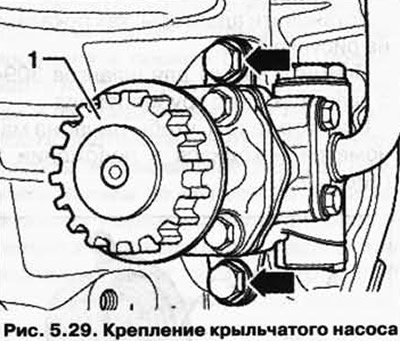

Открутите болты и извлеките крыльчатый насос 1 из блока цилиндров (рис. 5.29).

Установка

Установка осуществляется в обратной последовательности, при этом необходимо учитывать следующее.

Заполните крыльчатый насос маслом для гидросистем. Масло заливайте через всасывающий патрубок крыльчатого насоса.

Проворачивайте ступицу от руки до тех пор, пока масло не выйдет на напорной стороне.

Установите крыльчатый насос. Прокачайте систему рулевого управления.

Проверьте уровень рабочей жидкости в гидравлической, системе.

Проверьте систему рулевого управления на герметичность.

Моменты затяжки

Крыльчатый насос к блоку цилиндров - 40 Нм + 90°.

Статья опубликована на данном ресурсе: VWmanual.ru

Пустотелый болт к крыльчатому насосу - 35 Нм.

Кронштейн двигателя к блоку цилиндров - 55 Нм.

Демпфер к кронштейну/опоре двигателя - 75 Нм.
