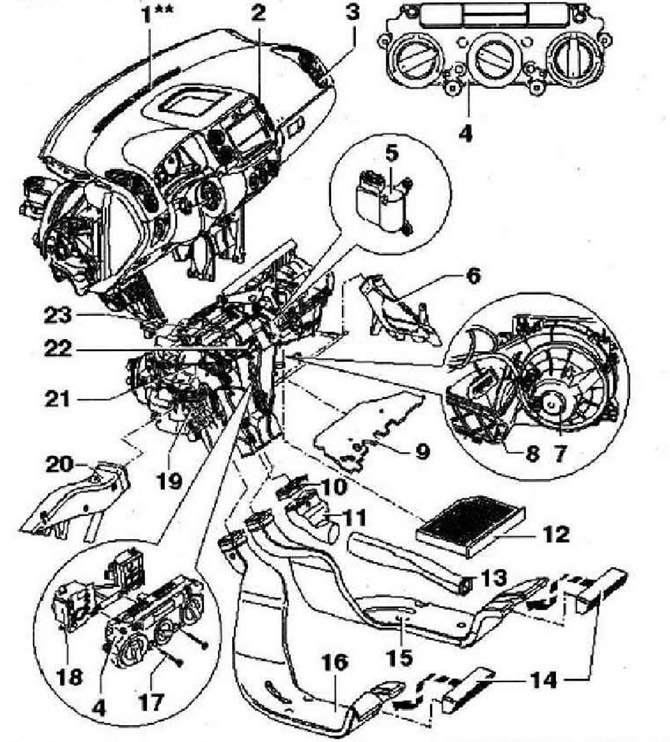

- 1 - Передняя панель**
- 2 - Центральный дефлектор
- 3 - Дефлектор для переднего пассажира
- 4 - Блок поворотных регуляторов отопителя и приточной вентиляции, с переключателем "приточная вентиляция/рециркуляция" «E15S», у автомобилей с дополнительным отопителем с клавишей быстрого нагрева «Е537», у автомобилей с подогревом сидений, кроме того, с регулятором подогрева сиденья водителя «Е94» и регулятором подогрева сиденья переднего пассажира «Е95»
- 5 - Исполнительный электродвигатель заслонок приточной вентиляции / рециркуляции «V154»
- 6 - Правый воздуховод пространства для ног
- 7 - Приточный вентилятор «V2»
- 8 - Балластное сопротивление приточного вентилятора с защитой от перегрева «N₂4»
- 9 - Термозащитный экран
- 10 - Заглушки, только у автомобилей, не оснащенных воздуховодом для центрального дефлектора
- 11 - Воздуховод, для его снятия необходимо демонтировать центральную консоль
- 12 - Салонный фильтр, с абсорбером из активированного угля
- 13 - Штуцер воздуховода центральной консоли, для его снятия необходимо демонтировать центральную консоль
- 14 - Решетки дефлекторов, в зависимости от комплектации автомобиля
- 15 - Воздуховод к пространству для ног задних пассажиров, правый
- 16 - Воздуховод к пространству для ног задних пассажиров, левый
- 17 - Винт, 8 шт.
- 18 - Адаптер для поворотных регуляторов
- 19 - Теплообменник, после замены теплообменника необходимо полностью заменить охлаждающую жидкость
- 20 - Воздуховод для пространства для ног, левый
- 21 - Трос привода заслонки регулирования температуры
- 22 - Гибкий вал
- 23 - Модуль отопителя
