Электрические разъёмы блока управления Climatronic (VW Tiguan 1)

  • Главная
  • Tiguan
  • Тигуан 1
  • Электрооборудование
  • Отопление и кондиционирование
  • Электрические разъёмы блока управления Climatronic
            0

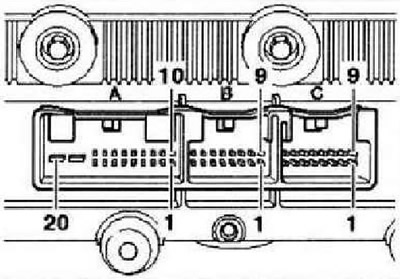

Расположение контактов в разъёмах А, В и С на задней панели блока управления Climatronic «J25S».

20-контактный разъём, обозначен на схеме как Т20с «А»



20-контактный разъём, обозначен на схеме как Т20с «А»

  • 1 - Сигнал фотодатчика 2 освещенности «G134» или фото датчика освещенности «G107»
  • 2 - Датчик высокого давления «G65»
  • 3 - Сигнал фотодатчика 2 освещенности «G134» или фотодатчика освещенности «G107»
  • 4 - Датчик загрязнения воздуха «G23S»
  • 5 -Шина CAN High
  • 6 - Шина CAN Low
  • 9 - + 5 В для питания фотодатчика 2 освещенности «G134» или фотодатчика освещенности «G107»
  • 10 - Блок управления обогрева сиденья водителя «J131» (опция)
  • 11 - Блок управления обогрева сиденья переднего пассажира «J132» (опция)
  • 12 - Клемма 75 (опция)
  • 13 - Датчик температуры левого дефлектора «G150»
  • 14 - Датчик температуры правого дефлектора «G151»
  • 16 - Подключение плюса питания (15а) у автомобилей с дополнительным отопителем
  • 17 - Подключение массы для датчиков
  • 18 - Регулирующий клапан компрессора климатической установки «N₂80»
  • 19 - Клемма 31
  • 20 - Подключение плюса питания (15а) или у автомобилей с дополнительным отопителем подключение плюса (30а)


16-контактный разъём, обозначен на схеме как Т16с «В»


  • 1 - +5В для питания исполнительных электродвигателей
  • 2 - Потенциометр исполнительного электродвигателя левой заслонки регулирования температуры «G220»
  • 3 - Потенциометр исполнительного электродвигателя правой заслонки регулирования температуры «G221»
  • 4 - Потенциометр исполнительного электродвигателя заслонки размораживателя «G135»
  • 5 - Потенциометр исполнительного электродвигателя центральной заслонки «G112»
  • 7 - Исполнительный электродвигатель заслонок приточной вентиляции (рециркуляции) воздухозаборника «V425»
  • 8 - Датчик температуры в левом воздуховоде для области ног «G261»
  • 9 - Датчик температуры в правом воздуховоде пространства для ног «G262»
  • 11 - Датчик температуры испарителя «G308» или датчик температуры воздуха на выходе испарителя «G263»
  • 14 - Подключение потенциометра к массе


16-контактный разъём, обозначен на схеме как T16d «С»


  • 1 - Исполнительный электродвигатель левой заслонки регулирования температуры «V158», уменьшение температуры
  • 2 - Исполнительный электродвигатель левой заслонки регулирования температуры «V158», увеличение температуры
  • 3 - Исполнительный электродвигатель заслонки размораживателя «V107», закрыта
  • 4 - Исполнительный электродвигатель заслонки размораживателя «V107», открыта
  • 5 - Исполнительный электродвигатель центральной заслонки «V70», воздушный поток в прямом направлении
  • 6 - Исполнительный электродвигатель центральной заслонки «V70», воздушный поток в направлении ног
  • 9 - Исполнительный электродвигатель заслонок приточной вентиляции (рециркуляции) воздухозаборника «V425», (рециркуляция / частичная рециркуляция).
  • 10 - Исполнительный электродвигатель заслонок приточной вентиляции (рециркуляции) воздухозаборника «V425», (рециркуляция / воздухозабор)
  • 11 - Исполнительный электродвигатель правой заслонки регулирования температуры «V159», уменьшение температуры
  • 12 - Исполнительный электродвигатель правой заслонки регулирования температуры «V159», увеличение температуры
  • 15 - Приточный вентилятор «V2» (сигнал управления с широтно-импульсной модуляцией)
  • 16 - Приточный вентилятор «V2», ответный сигнал
