Снятие и установка кронштейнов центральной консоли (VW Tiguan 1)

Выключить зажигание. Снять клавишу электромеханического стояночного тормоза. Снять накладку центральной консоли. С обеих сторон снять облицовку в пространстве для ног.

Автомобили с центральной консолью без центрального подлокотника

Снять центральную консоль без центрального подлокотника.

Автомобили с центральной консолью с центральным подлокотником

При наличии снять DVD-проигрыватель. При наличии снять CD-чейнджер. При наличии снять держатель для "плеера iPOD" фирмы "Apple". При наличии снять вещевой отсек с разъемом USB. При наличии снять блок управления мультимедийной системы.

Автомобили с мультимедийной системой

Снять панель управления мультимедийной системы.

Автомобили с инвертором с розеткой, 12 В-230 В «U13»

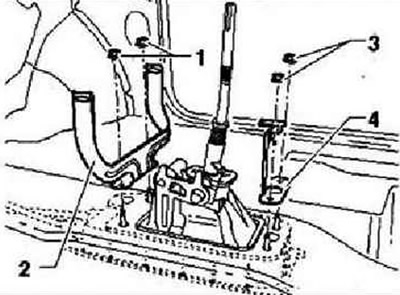

Снять инвертор с розеткой, 12 В-230 В «U13». Снять заднюю панель центральной консоли. Снять центральную консоль с центральным подлокотником. Открутить две гайки «1» (8 Нм) и снять кронштейн «2». Открутить две гайки «3» (8 Нм) и снять кронштейн «4».
