Снятие и установка центральной декоративной накладки передней панели (VW Tiguan 1)

Выключить зажигание. При наличии снять держатель для телефона. С помощью клина «3409» поддеть и снять отсек для карт «1».

А/м с контрольной лампой откл. подушки безопасности переднего пассажира «К145»

Снять контрольную лампу откл. подушки безопасности переднего пассажира «К145» «2».

А/м без контрольной лампы откл. подушки безопасности переднего пассажира «К145»

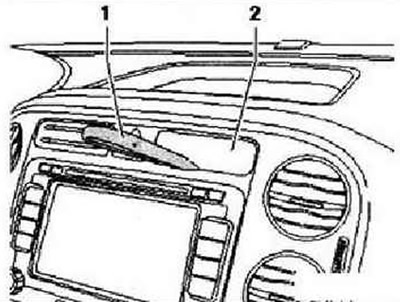

Вставить клин -VAS 3409- «1» по середине под заглушку «2». Ударить ладонью по клину -VAS 3409-, чтобы разблокировать фиксаторы заглушки.

Все

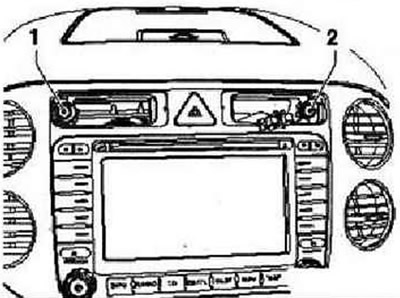

Выкрутить винты «1» и «2» (1,5 Нм).

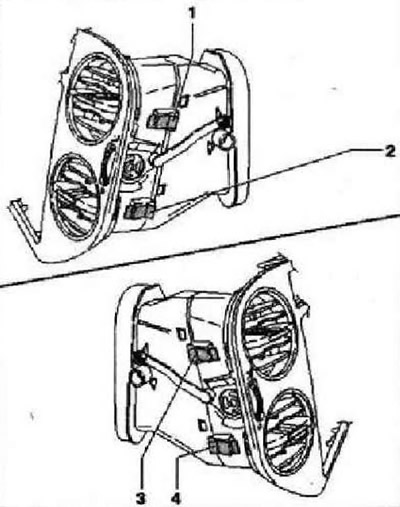

Для наглядности передняя панель на рисунке не показана. При проведении описанных ниже работ на правой стороне накладки необходимо нажать на скобы «1» и «2». С левой стороны соответственно необходимо нажать на скобы «3» и «4».

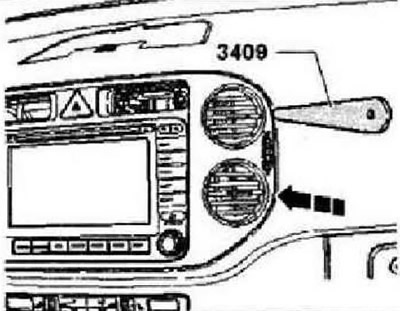

Установить горизонтально пластинки четырех круглых дефлекторов. Просунуть два пальца в отверстия рядом с выключателем аварийной световой сигнализации и немного вытолкнуть накладку в салон. Вставить клин «3409» напротив средней пластины дефлектора в образовавшийся зазор между накладкой и передней панелью. Разблокировав соответствующий фиксатор, осторожно отжать накладку от передней панели в этом месте. Аналогичным образом разблокировать нижний фиксатор панели «стрелка».

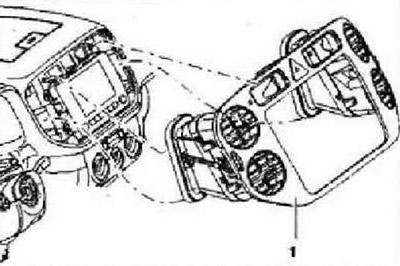

Потянуть панель в сторону переднего пассажира и разблокировать, описанным выше способом два фиксатора (скобы) с противоположной стороны. Не перекашивая, извлечь накладку «1» из передней панели.

Инструкция: Не допускать перекоса панели.

Отсоединить жгут проводов от выключателя аварийной световой сигнализации.

Установка

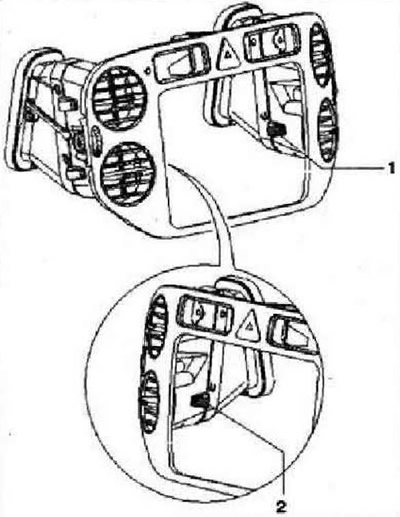

При снятии декоративной накладки могут отсоединиться металлические скобы «1» и «2». Найти скобы, упавшие внутрь передней панели, чтобы они в будущем не издавали посторонних звуков при езде. Найденные скобы установить на прежние места. Если упавшие скобы найти не удалось, установить новые скобы "№ 5M0 819 055".



Установка осуществляется в обратной последовательности.
