Накладки, кожухи и декоративные щитки (VW Tiguan 1)

Снятие и установка облицовки пространства для ног

Инструкция: Ниже описаны работы по снятию и установке с левой стороны автомобиля Снятие и установка с правой стороны осуществляется аналогичным образом.

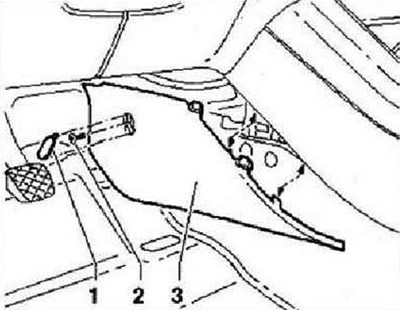

Отсоединить заглушку «1» от облицовки при помощи небольшой отвёртки. Выкрутить винт «2» (1,5 Нм). Снять облицовку «3» в пространстве для ног с левой стороны.

Снятие и установка задней панели центральной консоли

Инструкция: Ниже описаны работы по снятию и установке панели с подстаканником. На автомобилях с мультимедийной системой или инвертором с розеткой, 12 В-230 В «U13» снятие и установка осуществляется аналогичным образом. Выключить зажигание.

Автомобили с мультимедийной системой

Снять панель управления мультимедийной системы.

Автомобили с инвертором с розеткой, 12 В-230 В «U13»

Снять инвертор с розеткой, 12 В-230 В «U13».

Автомобили с подстаканником

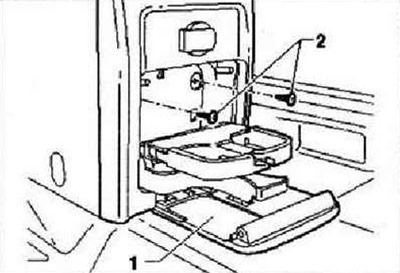

Открыть подстаканник «1» и вывернуть два винта «2» (1,5 Нм).

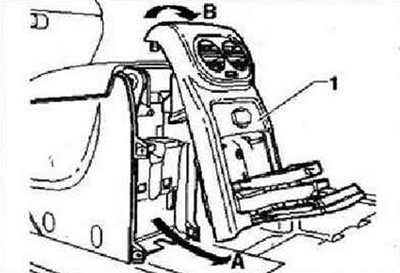

Отсоединить панель «1» в нижней части «стрелка А». Отсоединить панель в верхней части от центральной консоли «стрелка В». Отсоединить от панели жгуты проводов.

Снятие и установка накладки центральной консоли

С МКПП

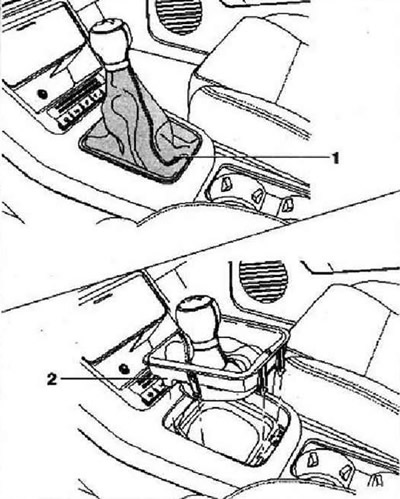

Движением вверх осторожно извлечь манжету «1» с рамкой «2».

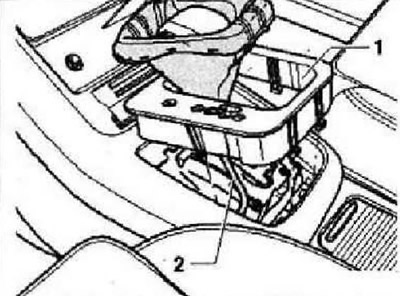

Извлечь шумоизолирующий кожух механизма переключения «1» из центральной консоли.

С АКПП

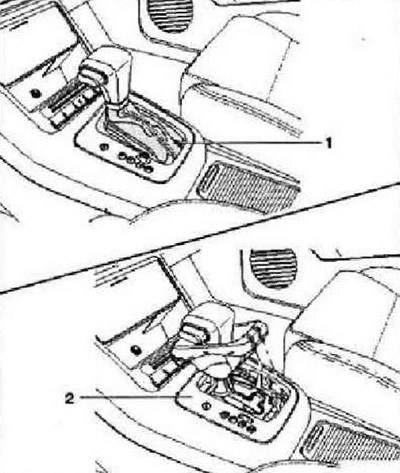

Движением вверх осторожно извлечь манжету «1» из накладки селектора «2».



Отсоединить накладку селектора «1». Отсоединить жгут проводов «2» от накладки селектора.

Все

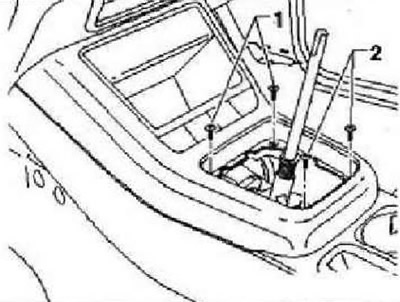

Выкрутить по два винта «1» и «2» (1,5 Нм).

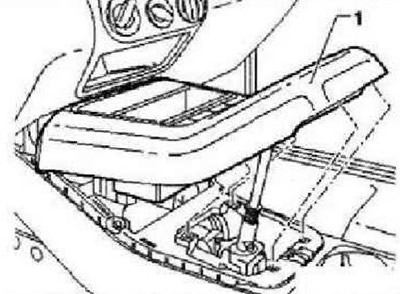

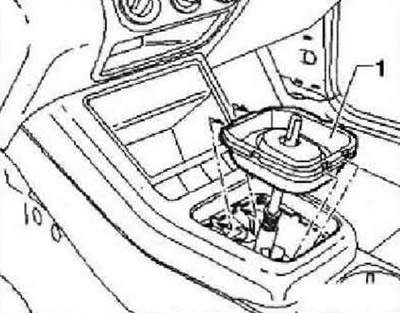

Движением вверх отсоединить заднюю часть накладки «1» от центральной консоли и отсоединить имеющиеся (в зависимости от комплектации) жгуты проводов.
