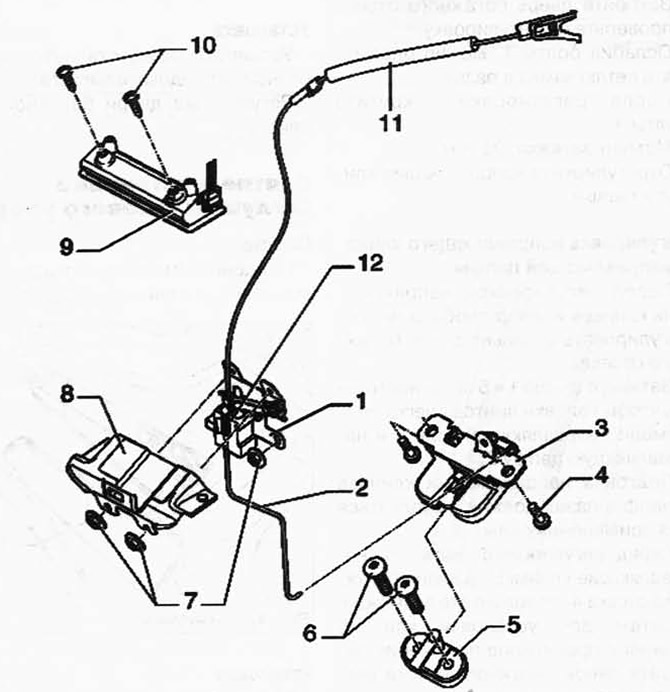

Kresba 8.18. Odomykacie a uzamykacie prvky:
1 - držiak; 2 - hnacia tyč; 3 - zámok dverí batožinového priestoru; 4 - skrutka; 5 - slučka zámku; 6 - skrutka; 7 - šesťhranná matica; 8 - ochrana proti neoprávnenému otvoreniu; 9 - rukoväť; 10 - skrutka; 11 - flexibilný kábel; 12 - elektromotor na otváranie dverí batožinového priestoru.
Odstránenie
Odstráňte obloženie dverí batožinového priestoru.
Odpojte zástrčky 2 a 4.
Odstráňte držiak 6 z ochrany 7 a potiahnite ohybné lanko 10 núdzového odblokovania dverí zo spínacej páky 1.
Odpojte hnaciu tyč 3 od radiacej páky 1 a odskrutkujte tri šesťhranné matice 5.
Odstráňte ochranný kryt 7 a odskrutkujte skrutky 8 kontaktného tlačidla 9.
Teraz môžete odstrániť kontaktné tlačidlo 9 zvonku.
Inštalácia
Inštalácia sa vykonáva v opačnom poradí.
