Inštalácia predného panela do správnej polohy (VW Tiguan 1)

Inštalácia predného panela do správnej polohy vzhľadom na telo

Na zväčšenie vertikálnej medzery medzi obložením dverí a predným panelom nie je potrebné meniť polohu predného panelu. Ak chcete zväčšiť medzeru na ľavej strane, pripevnite handru vhodnej hrúbky na ľavý koniec predného panela a potom zatvorte dvierka. Tým sa čalúnenie pritiahne bližšie k dverám a zodpovedajúcim spôsobom sa zväčší medzera medzi čalúnením a predným panelom. Pri tomto spôsobe nastavenia nie je potrebné posúvať predný panel.

Pokyny: Na strane spolujazdca sa práca vykonáva podobným spôsobom.

Inštalácia predného panela do správnej polohy

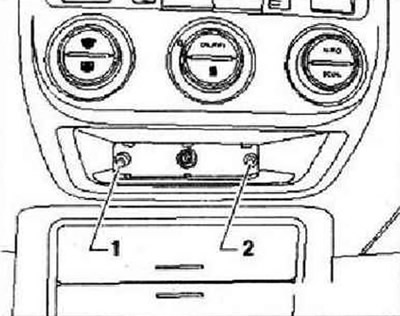

Predný panel je výškovo a bočne nastaviteľný. Odstráňte ramená stieračov čelného skla. Odstráňte kryt skrinky na odtok vody. Odstráňte bočné lišty z predného panela. Odstráňte obloženie ovládacieho panela ohrievača a klimatizácie. Uvoľnite skrutky "1" a "2" umiestnené pod ovládacím panelom kúrenia a klimatizácie o približne 2-3 otáčky (2,5±0,5 Nm). Odstráňte obloženie v priestore pre nohy na oboch stranách.

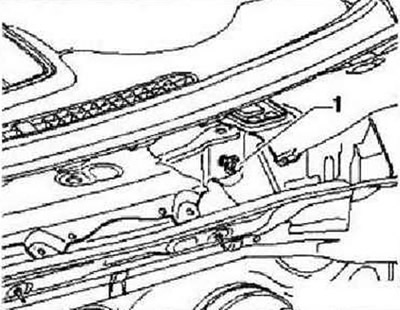

Uvoľnite skrutku "1" v nádobe na odtok vody o 2-3 otáčky (20 Nm).

Návod: Aj keď na obrázku je Golf Plus, práca sa vykonáva podobným spôsobom.

Uvoľnite dve skrutky "1" a "2" na každej strane tunela o približne 2-3 otáčky (20 Nm).



Povoľte maticu "1" na pravej strane o približne 2-3 otáčky (20 Nm). Povoľte dve matice "2" na ľavej strane približne o 2-3 otáčky (20 Nm).
