Угол развала колес (рис. 3.4.1, а) определяется углом а, образуемым плоскостью вращения колеса с вертикальной плоскостью. Он обеспечивается наклоном цапфы поворотных кулаков вниз и считается положительным, если верхняя часть колеса отклонена наружу от вертикальной плоскости. Угол развала отличается у разных моделей автомобилей и составляет 0-2°.

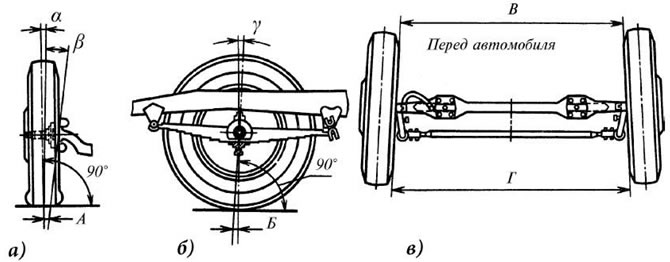

Рис. 3.4.1. Углы установки управляемых колес
Угол развала необходим для обеспечения перпендикулярного расположения колес к поверхности дороги при движении автомобиля, несмотря на возможную деформацию деталей переднего моста и наличие зазоров в подшипниках ступицы колес. Кроме того, при установке колес с углом развала реакция дороги от силы тяжести автомобиля в основном передается на внутренний подшипник ступицы колеса, выполняемый обычно большего размера, чем внутренний.
Схождение колес (рис. 3.4.1, б) характеризуется разностью расстояний между горизонтальными диаметрами колес спереди и сзади, при этом расстояние В между колесами впереди несколько меньше, чем расстояние Г между колесами сзади.
Так как колеса устанавливаются с развалом, то они стремятся катиться по расходящимся дугам. Однако вследствие схождения колес они катятся строго в продольной плоскости автомобиля, что устраняет боковое скольжение колес по дороге и уменьшает изнашивание шин. Угол схождения колес не превышает 1°, и измерение его в условиях эксплуатации затруднительно. Поэтому на практике схождение колес определяется как разность расстояний В и Г, которые измеряют между ободьями колес или боковинами шин на высоте их осей. Схождение колес зависит от угла развала и составляет обычно 2—12 мм.
В принципе регулировку углов установки передних колес автолюбитель может выполнить своими силами. Однако работа эта достаточно сложная и ответственная, поэтому мы рекомендуем в данном случае обращаться на СТО или в специализированные мастерские.
