Рулевые механизмы автомобиля

Рулевой механизм служит для передачи усилия от рулевого колеса на рулевой привод и уменьшения усилия, необходимого для поворота автомобиля. Передаточное число рулевых механизмов находится в пределах 15–30, вследствие чего усилие, передаваемое сошкой, значительно больше усилия, приложенного к рулевому колесу. Применяются также рулевые механизмы с непостоянным передаточным числом, которое увеличивается по мере перемещения их рабочей пары к среднему положению. Это способствует уменьшению обратных ударов в рулевое колесо при наезде управляемых колес на неровности дороги. С этой же целью в приводе рулевого управления уменьшают плечо поворота колеса.

В зависимости от нагрузки на управляемый мост автомобиля предусмотрено несколько типов рулевых механизмов. Наиболее распространенными из них являются червячнороликовые (червяк – ролик, червяк – сектор) и винтореечные (винт – шариковая гайка – сектор). Червячно-роликовый рулевой механизм в виде червячной передачи с червяком глобоидной формы и двух– или трехгребневым роликом (червяк-ролик) применяется на большинстве легковых и многих грузовых автомобилях.

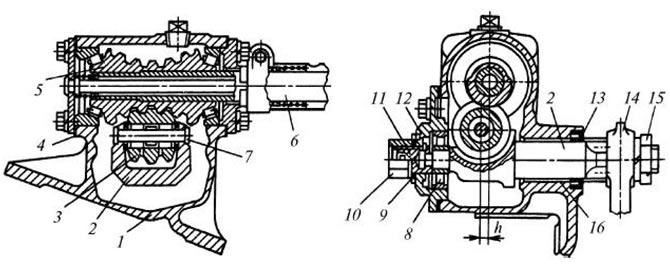

Рулевой механизм такого типа показан на рис. 3.6.2. В картере 1 на двух конических роликоподшипниках вращается глобоидный червяк 5, установленный на валу 6 рулевого колеса. В зацепление с червяком входит трехгребневый ролик 3, вращающийся на цилиндрическом роликоподшипнике, установленном на оси 7, запрессованной в фасонную головку вала 2 рулевой сошки.





Опорами вала сошки служит с одной стороны роликоподшипник 8, ас другой – бронзовая втулка 16. С этой же стороны вал сошки уплотняется сальником 13. Сошка /4 установлена на шлицах вала и удерживается гайкой 15. Под нижней крышкой картера расположены прокладки 4, служащие для регулировки конических роликоподшипников червяка 5.

Текст скопирован с этого портала (vwmanual.ru)

Регулировка глубины зацепления ролика 3 с червяком 5 производится осевым перемещением вала 2 сошки (в пределах величины И) с помощью регулировочного винта 11, установленного в крышке картера. Винт закрыт колпачковой гайкой 10 и фиксируется стопорной шайбой 9 со штифтом 12.

Рабочая пара типа червяк – ролик имеет зацепление с переменным зазором. В средней части, соответствующей положению колес для движения автомобиля по прямой, зазор имеет минимальную величину (0,03 мм); при повороте рулевого колеса он увеличивается, так как уменьшается высота зубьев сектора от середины к крайним точкам. При этом по мере поворота автомобиля в ту или иную сторону свободный ход рулевого колеса также возрастает, достигая в крайних положениях 25–30°. Наличие переменного зазора в соединении червяк – ролик повышает чувствительность рулевого управления при среднем положении колес и облегчает вывод рулевого колеса из крайних положений. Рулевой механизм данного типа имеет малые потери на трение, так как при работе ролик не скользит, а катится по червяку, вследствие чего снижается изнашивание деталей и затрачивается меньше усилий на управление автомобилем.

На автомобилях большой грузоподъемности для облегчения управления ими рулевые механизмы имеют большие передаточные числа. При этом не допускается значительного повышения удельной нагрузки на поверхности рабочей пары рулевого механизма. В рулевых управлениях таких автомобилей применяют механизм червяк – сектор с большой поверхностью зацепления или механизм с двумя рабочими парами: винт с гайкой на циркулирующих шариках и зубчатую рейку с сектором. Последнее нашло широкое распространение на автомобилях КамАЗ, ЗИЛ и др.
