При всем разнообразии автомобилей и составляющих их деталей каждый автомобиль можно условно разделить на три основные части: двигатель, шасси и кузов с кабиной.
Типовое расположение агрегатов автомобиля показано на рис. 1.1. Большинство автомобилей и автобусов имеют переднее или заднее расположение двигателя 1, два моста (оси) 7 и 15, один из которых ведущий, сцепление 14, коробку передач 13, карданную передачу 11, заднюю 8 и переднюю 16 подвески, колеса, рулевое управление, тормозную систему, систему электрооборудования и кабину или кузов.

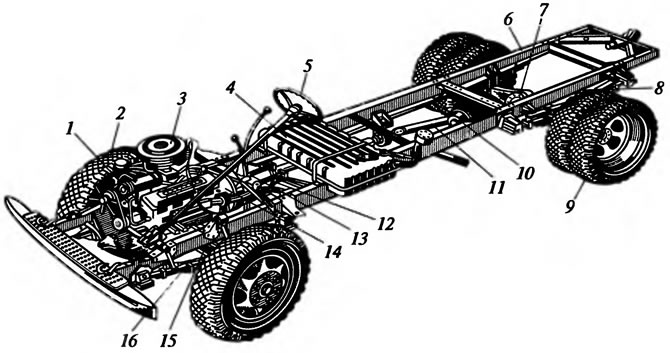

Рис. 1.1. Устройство автомобиля ГАЗ-3307: 1 - двигатель; 2 - переднее колесо; 3 - воздухоочиститель; 4 - топливный бак; 5 - рулевое колесо; 6 - рама автомобиля; 7 - задний ведущий мост; 8 - задняя рессорная подвеска; 9 - заднее колесо; 10 - вакуумный усилитель тормозов; 11 - карданная передача; 12 - центральный трансмиссионный (стояночный) тормоз; 13 - коробка передач; 14 - сцепление; 15 - передняя ось; 16 - передняя рессорная подвеска
