Конструкция рулевого привода зависит от типа передней подвески. При зависимой подвеске колес трапеция делается цельной, а при независимой – расчлененной. При расчлененной трапеции поперечную рулевую тягу выполняют разрезной, состоящей из нескольких частей. Это необходимо для того, чтобы рулевой привод не ограничивал перемещение каждого из колес, подвешенных независимо один от другого.
При независимой подвеске передних колес легковых автомобилей применяется расчлененная рулевая трапеция. Она имеет поперечную рулевую тягу, состоящую из шарнирно соединенных частей, которые позволяют колесам перемещаться независимо одно от другого.
Рулевой привод при независимой подвеске колес включает в себя сошку 5 (рис. 3.6.3), маятниковый рычаг 7, закрепленный шарнирно на подшипнике, поперечную тягу 6, соединяющую сошку с маятниковым рычагом, боковые тяги 4 и два поворотных рычага 1, жестко связанные с цапфами передних колес.

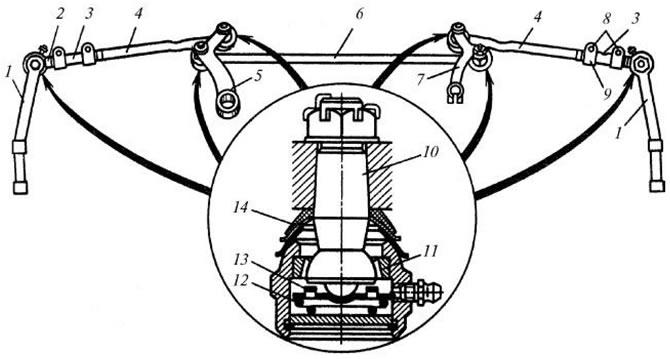

Рис. 3.6.3. Расчлененный рулевой привод: 1 - поворотные рычаги, 2 - наконечники, 3 - регулировочные трубки, 4 - боковые тяги, 5 - сошка, 6 - поперечная тяга, 7 - маятниковый рычаг, 8 - стяжные болты, 9 - хомутики, 10 - палец, 11 - вкладыши, 12 - пружина, 13 - опорная пята, 14 - уплотнитель
Боковые тяги и наконечники 2 соединяются между собой регулировочными трубками 3, имеющими на концах правую и левую резьбы, что позволяет при необходимости производить регулировку схождения колес. Произвольное отвертывание трубок предотвращается хомутиками 9 со стяжными болтами 8. В рассматриваемом рулевом приводе применено шесть шаровых шарниров (показаны стрелками). Сверху сферическая поверхность пальца 10 упирается во вкладыши 11, к которым он прижимается через опорную пяту
13 пружиной 12. Наличие пружины делает шарнирное соединение самоподтягивающимся, не требующим регулировки до определенной величины износа сферических поверхностей пальца и вкладышей. От попадания грязи и вытекания смазочного материала шарнир защищен уплотнителем 14.
