Напомена: У зависности од конфигурације, возила могу бити опремљена и једним вентилатором система за хлађење. Процес уклањања и инсталације је исти као што је описано у наставку за двоструки вентилатор.

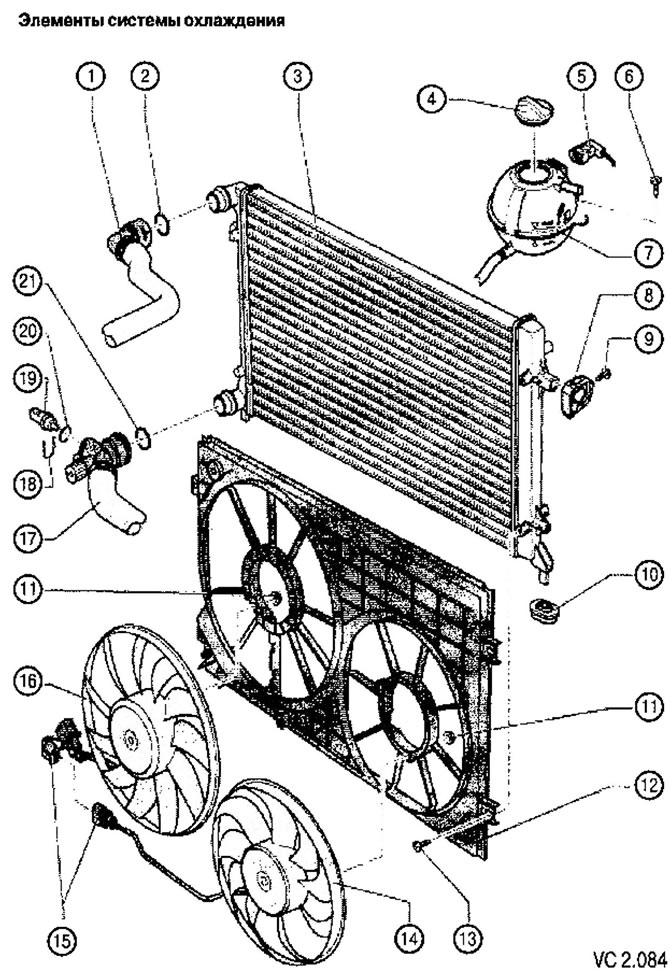

Списак компоненти система хлађења инсталираних на каросерији, са технолошким препорукама за извођење поправки за слику VC2.084:
1. Црево за расхладну течност, горње.
2. Заптивни прстен;
- заменити новим током монтаже.
3. Радијатор:
- након замене, промените расхладну течност.
4. Поклопац:
- сигурносни вентил у поклопцу треба да се отвори при притиску од 0,14-0,16 MPa (1,4-1,6 bar).
5. Конектор сензора нивоа расхладне течности.
6. Вијак за монтажу експанзионог резервоара: 5 Nm.
7. Експанзиони резервоар.
8. Носач радијатора.
9. Вијак за монтажу носача хладњака: 5 Nm.
10. Доњи гумени јастук за монтажу хладњака.
11. Вијак за монтажу вентилатора: 10 Nm.
12. Носач вентилатора.
13. Вијак за монтажу носача вентилатора: 5 Nm.
14. Вентилатор хладњака бр. 2 (V177).
15. Конектор за вентилатор.
16. Вентилатор хладњака (V7).
17. Црево за расхладну течност, доње:
- причвршћен за радијатор помоћу носача за монтажу.
18. Опружна брава.
19. Сензор температуре расхладне течности на излазу хладњака (G83).
20. Заптивни прстен:
- заменити новим током монтаже.
21. Заптивни прстен.
