Îndepărtarea și instalarea garniturii de capăt de tavan
Deschide ușa portbagajului. Trageți în jos garnitura capacului de capăt "1" pentru a-l detașa de traversa plafonului și scoateți-l de pe garnitura de etanșare a hayonului.
Demontare și instalare panoului ornamental de tavan
Opriți contactul. Scoateți lumina interioară din față și lumina de lectură.
Mașină cu consolă deasupra capului
Scoateți consola de deasupra capului.
Mașină cu plasă despărțitoare
Deșurubați câte un șurub "1" în fiecare dintre prizele "2" (8 Nm).
Toate
Scoateți garnitura de capăt de tavan. Scoateți ornamentele superioare ale stâlpilor A Scoateți ornamentele superioare ale stâlpilor B de pe suporturile lor.
Într-un vehicul cu trapă glisantă panoramică, îndepărtați profilul de margine "1" utilizând extractorul "T10236" și pană "3409" de pe suporturile de montare "2".
Instrucțiuni: Profilul de margine este fixat cu 23 de suporturi "săgeți".
Scoateți mânerele de pe tavan. Scoateți parasolare. Rabatați înainte spătarele ambelor părți ale banchetei din spate. Deplasați scaunele din față cât mai înainte posibil și coborâți-le spătarul.
Instrucțiuni: Nu este necesară îndepărtarea ornamentelor stâlpului C.

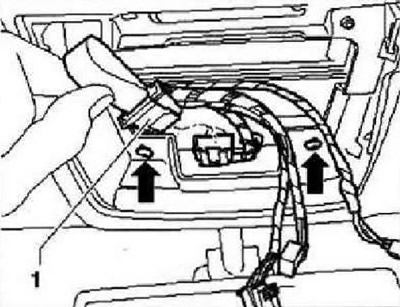

Deconectați conectorul "1" și deșurubați cele două șuruburi "săgeată" (la mașinile cu consolă de tavan aceste șuruburi au fost deja îndepărtate). Detașați panoul de cap în zona consolei de deasupra capului. În acest caz, suporturile pentru fixarea consolei, rupându-se în locurile desemnate, rămân în prizele de pe corp. Coborâți panoul de cap sub nivelul oglinzii și trageți-l de sub ornamentele stâlpului C în direcția de deplasare a vehiculului.
Cu ajutorul unui al doilea mecanic, scoateți panoul de cap "1" prin deschiderea portbagajului (panoul trebuie să fie ușor înclinat).
Instalare

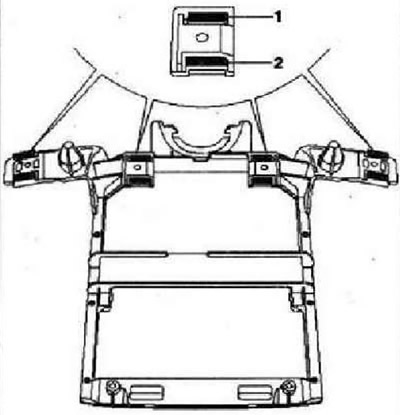

Scoateți părțile rămase ale elementelor de fixare "1" și "2" de pe consola panoului ornamental de tavan în zona celor patru găuri filetate. Instalarea se face în ordine inversă.

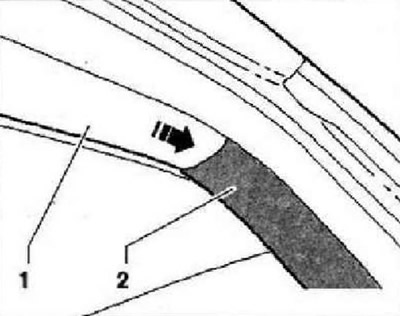

La instalare, introduceți panoul ornamental de tavan "1" sub ornamentele stâlpului C "2", mutați-l în direcția opusă direcției de mișcare a "săgeții" vehiculului.
Îndepărtarea și montarea covorașului de tavan de izolare fonică/armare
Opriți contactul. Scoateți lumina interioară din față și lumina de lectură.
Mașină cu consolă deasupra capului
Scoateți consola de deasupra capului.
Mașină cu plasă despărțitoare

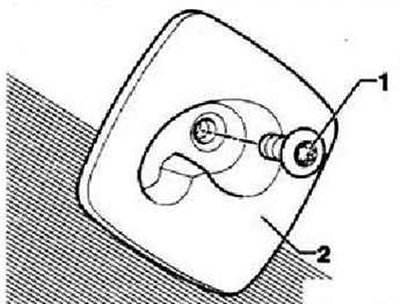

Deșurubați câte un șurub "1" în fiecare dintre prizele "2" (8 Nm).
Toate

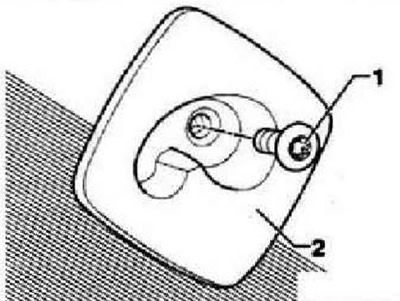

Scoateți garnitura de capăt de tavan. Scoateți ornamentele superioare ale stâlpilor A Scoateți ornamentele superioare ale stâlpilor B de pe suporturile lor. Scoateți parasolare. Rabatați înainte spătarele ambelor părți ale banchetei din spate. Deplasați scaunele din față cât mai înainte posibil și coborâți-le spătarul. Scoateți panoul ornamental al tavanului.

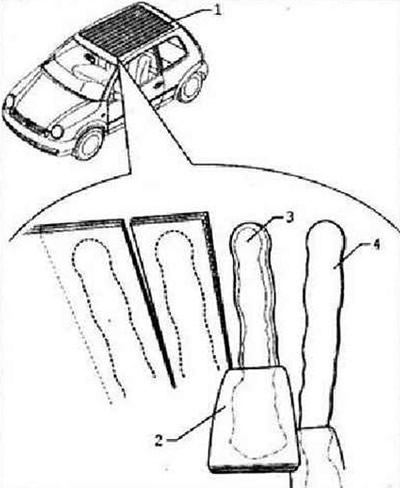

Instrucțiuni: Imaginile arată o mașină Lupo ca exemplu. Îndepărtarea și instalarea covorașului de tavan fonoizolant/întăritor la Tiguan se realizează într-un mod similar.
Folosind un tăietor de covoare, tăiați covorașul "1" pe lungime (paralel cu direcția de mișcare a vehiculului) benzi de aproximativ 6 cm lățime "2". Rupeți benzile "2" de pe tavan. Îndepărtați restul de adeziv "3" folosind tăietorul electric -VAG 1561-A și cuțitul -VAG 1561/20- "4".
Instalare

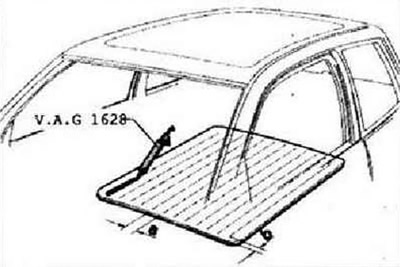

Instrucțiuni: La instalarea covorașului de izolare fonică/armare pentru tavan, urmați instrucțiunile de utilizare a adezivului.
Cu pistolul -VAG 1628- aplicați lipiciul D 190 MKD AZ pe covoraș. Mărgelele adezive trebuie aplicate după cum urmează. Dimensiunea a = 58±2 mm. Dimensiunea b = 25±5 mm. Puneți covorașul prin deschiderea ușii portbagajului și apăsați-l de tavan pe toată suprafața.
