Оглавление: Снятие ↓ Установка ↓
Снятие
Включить электродвигатель стеклоочистителей на короткое время в работу и выключить с помощью подрулевого выключателя. При этом электродвигатель стеклоочистителей должен остановиться в исходном положении.
При выключенном зажигании отсоединить от аккумуляторной батареи провод массы (-).
Внимание: Выполнять указания, приведенные в главе «Снятие и установка аккумуляторной батареи».
Снять рычаги стеклоочистителей, см. соответствующую главу выше.
Снять решетку обтекателя.

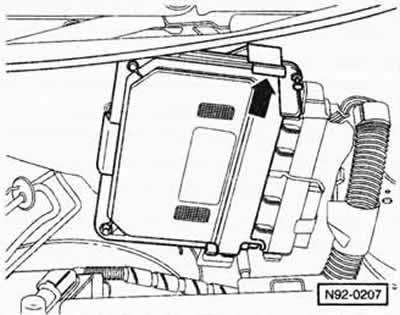

Блок управления двигателем слева у передней стенки водоотводного кожуха открепить от держателя «стрелка» и отложить в сторону. Если требуется, предварительно снять воздушный фильтр.
Крепление держателя блока управления двигателем к передней стенке отвернуть и держатель снять.
Удалить у передней стенки водоотводного кожуха зажимы и держатели проводов.
Отвернуть крепление к передней стенке зажимов и снять с передней стенки звукоизолирующее покрытие.

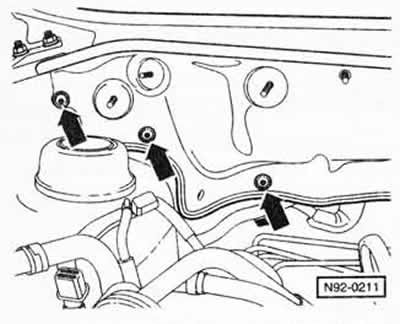

Вывернуть у передней стенки все болты «стрелки» и переднюю стенку водоотводного кожуха снять.

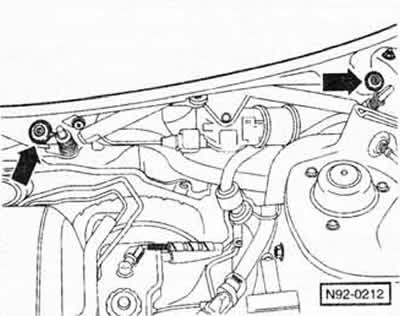

Вывернуть болты «стрелки» крепления рамы стеклоочистителей и удалить их вместе с шайбами.
Разъединить штекерный разъем электродвигателя стеклоочистителей и раму стеклоочистителей вместе с тягами и электродвигателем снять.

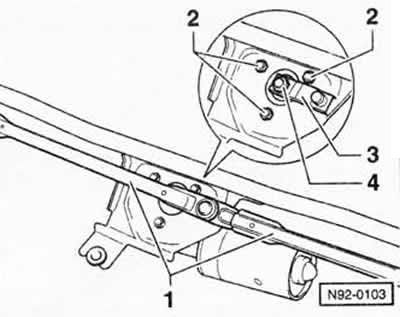

С помощью большой отвертки отжать тяги «1» с кривошипа «3».
Отвернуть гайку «4» и снять кривошип «3» с вала электродвигателя.
Вывернуть 3 болта «2» и снять электродвигатель с рамы стеклоочистителей.
Смотрите оригинал на этом портале: VWManual
Установка
Внимание: Перед установкой проверить, что электродвигатель стеклоочистителя находится в исходном положении. Для этого на короткое время соединить штекерный разъем электродвигателя и подключить к аккумуляторной батарее провод массы. На короткое время включить электродвигатель в работу, затем отключить его через подрулевой выключатель и тем самым привести электродвигатель в исходное положение.
Привернуть электродвигатель к раме стеклоочистителей и затянуть крепление моментом 5 Нм.
Насадить тяги «1» на сферическую головку кривошипа и зафиксировать. Кривошип насадить на вал электродвигателя так, чтобы он вместе стягами образовывал прямую линию. В этом положении гайку «4» затянуть моментом 20 Нм, см. рисунок N92-0103.

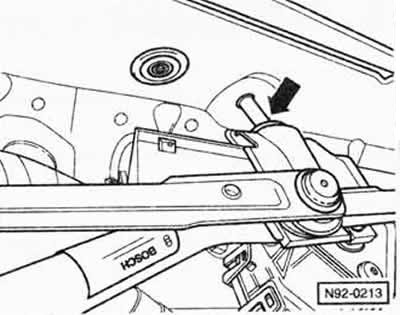

Раму стеклоочистителей вместе с электродвигателем и тягами вставить так, чтобы резиновый элемент приемника наделся на цапфу «стрелка».
Соединить штекерный разъем электродвигателя стеклоочистителей.
Вставить на место болты с шайбами и затянуть крепление рамы стеклоочистителя к кузову моментом 5 Нм.
Дальнейшая установка выполняется в обратной последовательности.
Проверить правильность установки рычагов стеклоочистителей.
