Указание по технике безопасности
При ремонтных работах системы стеклоочистителей и ее техническом обслуживании существует опасность сдавливания и прищемления. В экстремальных случаях при захвате деталями механизма стеклоочистителя могут быть переломы конечностей. Перед выполнением любых ремонтных работ всегда вынимать ключ из замка зажигания.
Аэроочиститель ветрового стекла POLO
Щетка очистителя представляет собой резиновую ленту с встроенным в нее металлическим усилением.
Снятие
Рычаг стеклоочистителя откинуть вверх.

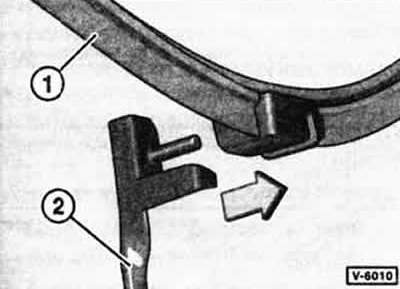

Щётку «1» стеклоочистителя поставить под прямым углом к рычагу «2» и снять с оси «стрелка».
Установка
Установка выполняется в обратной последовательности. При этом более длинная щетка устанавливается со стороны водителя.
Аэроочиститель заднего стекла POLO
Снятие
Рычаг стеклоочистителя откинуть вверх.
Щетку стеклоочистителя поставить под прямым углом к рычагу.

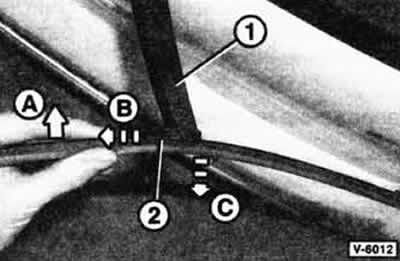

Щетку стеклоочистителя нажать до упора «стрелка А». Примечание: в результате этого фиксация щетки движком «2» прекращается.
Движок «2» потянуть в направлении стрелки «В» и открепить.
Снять щетку с рычага «1» движением в направлении стрелки «С».
Установка
Установка выполняется в обратной последовательности. Проследить за тем, чтобы щетка зафиксировалась движком.
Стандартный стеклоочиститель
Внимание: Если щетка стеклоочистителя дребезжит, то, как правило, недостаточно щетку или резиновую ленту щетки просто заменить. Во всяком случае необходимо проверить и при необходимости отрегулировать установочный угол рычага стеклоочистителя, см. с. 42.
Снятие
Рычаг стеклоочистителя откинуть вверх.
Щетку стеклоочистителя поставить под прямым углом к рычагу.

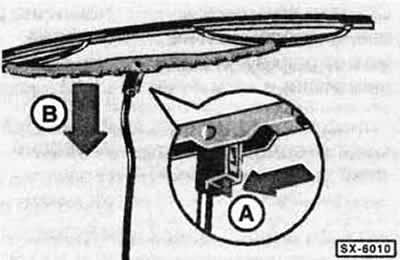

Пружинный зажим нажать «стрелка А» и щетку стеклоочистителя с зацепа рычага сдвинуть вниз «стрелка В». Щетку стеклоочистителя снять с зацепа рычага стеклоочистителя.
Внимание: В магазинах предлагаются как щетки стеклоочистителей в комплекте (резиновая лента с держателем), так и отдельно резиновые ленты. Если заменяется только резиновая лента, необходимо проследить, чтобы держатель не погнулся.

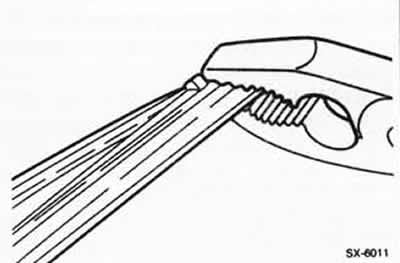

С замковой стороны резиновой ленты обе стальные шины сжать пассатижами, сбоку вынуть из верхнего зажима и резиновую ленту вместе с шинами вытащить из оставшихся зажимов щетки стеклоочистителя.
Установка
Новую резиновую ленту без удерживающих шин свободно вложить в нижний зажим щетки стеклоочистителя.
Обе стальные шины завести в первые канавки резиновой ленты так, чтобы пазы шин были обращены к резиновой ленте и фиксировались в выступах канавок.
Резиновую ленту у замковой стороны смочить мыльным раствором, чтобы она лучше скользила в удерживающие зажимы.

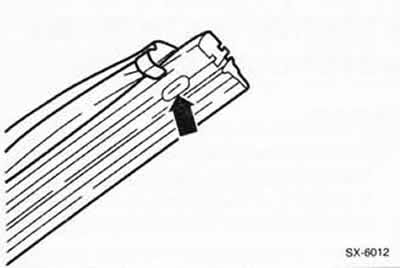

Обе стальные шины и резиновую ленту сжать пассатижами и вставить в верхний зажим так, чтобы выступы зажима зафиксировались с обеих сторон в удерживающих пазах резиновой ленты «стрелка».
Надеть щетку на рычаг стеклоочистителя и закрепить пружинный зажим на зацепе рычага стеклоочистителя.
Откинуть рычаг стеклоочистителя обратно. Проследить за тем, чтобы резиновая лента щетки стекло-очистителя прилегала к стеклу по всей длине, при необходимости держатель осторожно подогнуть.
