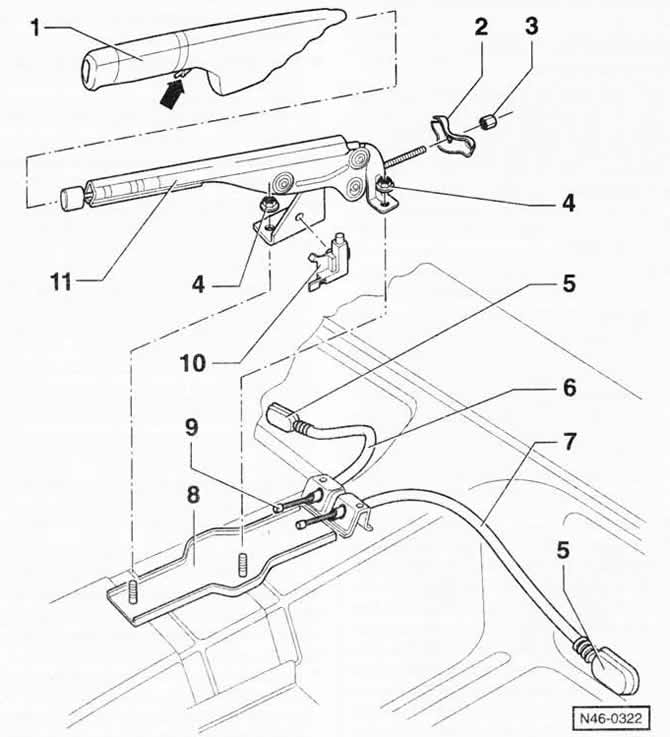

Рычаг ручного тормоза/монтажная схема (VW Polo 4)

1 — облицовка рычага ручного тормоза
Снимается движением вперед. С помощью отвертки отжать стопорную пластину «стрелка» в нижней части рукоятки или соответственно с помощью маленькой отвертки нажать вниз стопорный выступ в нижней части облицовки и снять облицовку движением вперед.

2 — уравнительная скоба

3 — регулировочная гайка
Для регулировки ручного тормоза.

4 — шестигранная гайка, 25 Нм

5 — резиновая вставка

6 — направляющая трубка правая

7 — направляющая трубка левая

8 — опора рычага ручного тормоза

9 — трос ручного тормоза

10 — выключатель сигнализатора положения рычага ручного тормоза

11 — рычаг ручного тормоза
