Двигатель 1Y
Снятие
1. Снимите ребристый ремень.
2. Если установлен, снимите натяжной ролик ребристого ремня.
3. Снимите верхнюю часть кожуха ГРМ и крышку головки блока цилиндров.
4. Совместите метки ВМТ поршня цилиндра №1 на коленчатом валу (рис. 6.10).
5. Установите регулировочное устройство 2068 А, как показано на рис. 6.4. Установите регулировочное устройство на 5 мм (стрелка А). Прокрутите коленчатый вал так, чтобы метки ВМТ на маховике совпали с меткой на установочном устройстве (стрелка В).
6. Заблокируйте шкив распределительного вала с помощью фиксатора (рис. 6.6).

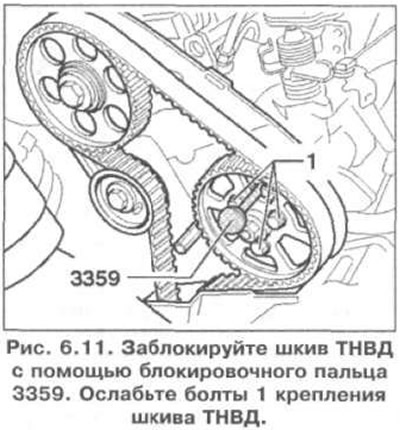

7. Заблокируйте шкив ТНВД с помощью блокировочного пальца 3359 (рис. 6.11). Ослабьте болты 1 крепления шкива ТНВД.
8. Ослабьте натяжной ролик.
9. Снимите шкив насоса системы охлаждения (примените V.A.G 1590 для откручивания и затягивания крепежного болта).
10. Снимите шкив коленчатого вала/демпфер.
11. Снимите нижнюю часть кожуха ремня ГРМ.
12. Пометьте направление движения ремня ГРМ.
13. Снимите промежуточный ролик.
14. Снимите ремень ГРМ.
Установка
15. Убедитесь, что метка ВМТ на маховике и исходная точка совмещены.
16. Ослабьте болт крепления шкива распределительного вала на 1/2 оборота (рис. 6.8). Отсоедините шкив от ступицы с помощью молотка и пробойника.
17. Установите ремень ГРМ в направлении движения и извлеките блокировочный палец шкива ТНВД.
18. Установите промежуточный ролик. Момент затяжки - 25 Нм.
19. Натяните ремень ГРМ (рис. 6.9). С помощью ключа прокрутите натяжной ролик в направлении стрелки (по часовой стрелке) так, чтобы метки (стрелки) совместились.
20. Затяните блокировочную гайку крепления натяжного ролика Момент затяжки - 20 Нм.
21. Убедитесь снова, что метка ВМТ на маховике и исходная точка совмещены.
22. Затяните болт крепления шкива распределительного вала до 45 Нм. Затяните болт крепления шкива ТНВД до 25 Нм.
23. Снимите фиксатор шкива распределительного вала и блокировочный палец шкива ТНВД.
24. Прокрутите коленчатый вал на два оборота в направлении вращения так, чтобы метки ВМТ на коленчатом валу совместились.
25. Проверьте возможность блокировки шкива ТНВД с помощью блокировочного пальца (рис. 6.11).
26. Если шкив ТНВД не может быть заблокирован, ослабьте болты 1, прокрутите ступицу шкива так, чтобы возможно было вставить блокировочный палец. Затяните болт крепления шкива ТНВД до 25 Нм.
27. Установите части кожуха ремня ГРМ, демпфер и крышку головки блока цилиндров.
28. Установите ребристый ремень.
