Crtež. 352. Detalji stražnjeg svjetla: 1 - gumena brtva za brtvljenje; 2 - žarulja pokazivača smjera, 21 V; 3 - utičnica žarulje sa žarnom niti; 4 - žarulja stražnjeg svjetla, 21 V; 5 - žarulja stop svjetla s dvije žarne niti i stražnje bočno svjetlo, 21/5 W; 6 - matica, 6 Nm; 7 - difuzor svjetiljke
U kućištu stražnjih svjetala s desne i lijeve strane vozila nalaze se žarulje sa žarnom niti za stražnje bočno svjetlo 4 (slika 352), stop svjetla 5 i pokazivači smjera 2.
Preostale dodatne svjetiljke nalaze se na stražnjim vratima u srednjem bloku rasvjetnih uređaja.
Zamjena žarulja stražnjeg svjetla
Zamijenite žarulje stražnjih svjetala sljedećim redoslijedom:
- pomoću odvijača uklonite kopče s unutarnje obloge prtljažnika (u kutu putničkog prostora, desno ili lijevo od prtljažnika);
- uklonite unutarnju oblogu prtljažnika u odgovarajućem kutu putničkog prostora;

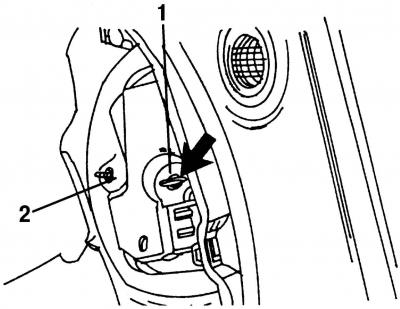

Crtež. 353. Stražnje svjetlo iznutra: 1 - dvorac; 2 - pričvrsna matica
- pomoću odvijača pomaknite bravu 1 (Sl. 353) tako da se sklop ploče može izvući;
- pritisnite neispravnu lampu i, okrećući je suprotno od kazaljke na satu, izvadite je iz utičnice;
- umetnite novu žarulju u grlo (držeći ubrus) i okrenite u smjeru kazaljke na satu dok se ne zaključa.

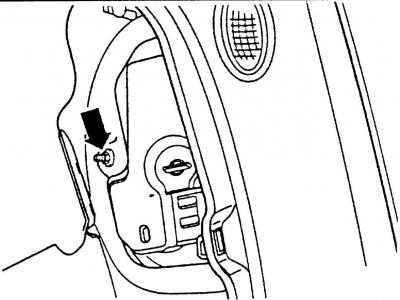

Crtež. 354. Uklanjanje kućišta stražnjeg svjetla
Ako trebate ukloniti cijelo kućište stražnjeg svjetla, odvrnite tri matice s unutarnje strane kućišta pomoću ključa od 8 mm (crtež. 354, prikazano strelicom) nosači stražnjih svjetala. S vanjske strane karoserije uklonite stražnje svjetlo i njegovu gumenu brtvu. Ako je brtva porozna, mora se zamijeniti kako bi se spriječilo da vlaga uđe u automobil.
Srednji blok uređaja za stražnje osvjetljenje
Crtež. 355. Jedinica stražnjeg središnjeg svjetla: 1 - žarulja za vožnju unazad; 2 - utičnica svjetiljke; 3 - žarulja stražnjeg svjetla za maglu; 4 - Žarulja za vožnju unazad; 5 - utičnica svjetiljke; 6 - gumena brtva za brtvljenje; 7 - staklo grupe rasvjetnih tijela; 8 - Svjetlo registarske pločice; 9 - Žarulja za osvjetljenje registarske pločice; 10 - difuzor svjetla registarske pločice; 11 - vijak
Rasvjetna jedinica smještena na vratima prtljažnika vozila Sharan uključuje žarulje sa žarnom niti za svjetla za vožnju unatrag 1 i 4 (Slika 355) i lampe 3 za stražnja svjetla za maglu.
Uklanjanje rasvjetne jedinice provodi se sljedećim redoslijedom:
- otvorite vrata prtljažnika, odvrnite devet vijaka koji pričvršćuju oblogu vrata i skinite oblogu prema dolje;
- odvojite električne konektore s obje ploče sa svjetiljkama s desne i lijeve strane tako da ih podignete odvijačem;

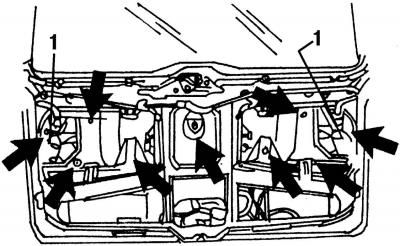

Crtež. 356. Mjesta montaže srednjeg bloka rasvjetnih tijela (prikazano strelicama)
- odvrnite devet matica (Sl. 356) koje pričvršćuju rasvjetnu jedinicu na vrata prtljažnika;
- zatvorite vrata prtljažnika i uklonite rasvjetnu jedinicu zajedno s gumenim brtvama prema sebi.
Ugradnja rasvjetne jedinice provodi se obrnutim redoslijedom od uklanjanja, uzimajući u obzir sljedeće:
- zategnite devet matica za pričvršćivanje bloka ravnomjerno u krug zakretnim momentom od 6 Nm;
- gurnite unutarnju oblogu vrata prtljažnika odozdo tako da se rupe podudaraju i zategnite vijke u krug;
- ako je gumena brtva porozna ili oštećena, zamijenite je novom kako biste spriječili ulazak vlage u vozilo.
Zamjena žarulja za osvjetljenje registarskih tablica
Zamijenite žarulju registarske pločice sljedećim redoslijedom:
- odvrnite dva vijka 11 (Sl. 355) koji pričvršćuju difuzor 10 svjetla registarske pločice;
- uklonite difuzor;
- uklonite žarulju sa staklenim postoljem i postavite novu žarulju;
- postavite difuzor.
Bilješka. Nakon zamjene bilo koje lampe, uvijek provjerite rad prednjih i stražnjih svjetala tako da ih uključite.
