Komponente sustava hlađenja povezane s termostatom (VW Caddy 3)

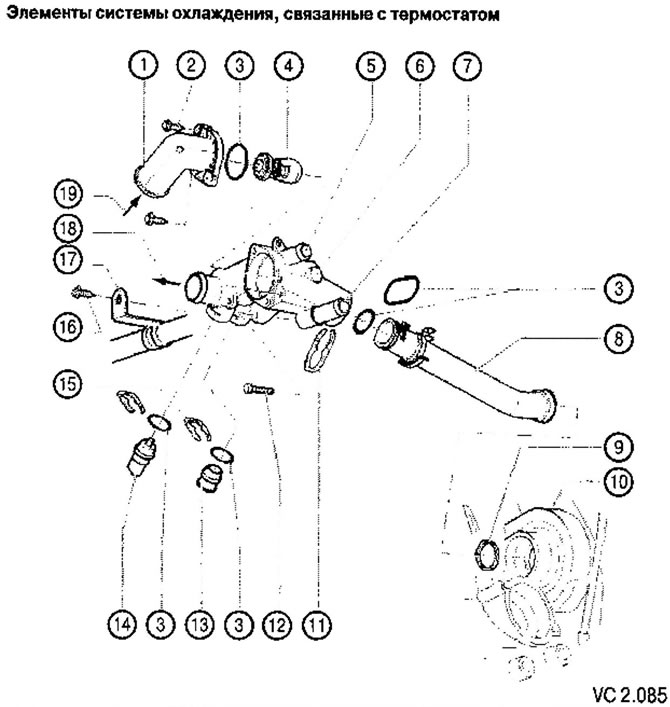

Elementi sustava povezani s termostatom:
1. Spojna cijev termostata.
2. Samorezni vijak za pričvršćivanje cijevi termostata: 7 Nm.
3. Brtveni prsten:
- zamijenite novim tijekom montaže.
4. Termostat:
- provjerite - zagrijte termostat u vodenoj kupelji;
- početak otvaranja: približno 84°C;
- kraj otvaranja: približno 98°C;
- hod ventila: ne manji od 7 mm.
5. Grana dovodnog crijeva koja spaja kućište termostata s izmjenjivačem topline.
6. Kućište termostata.
7. Priključak povratnog crijeva koji spaja kućište termostata s izmjenjivačem topline.
8. Cijev koja spaja kućište termostata s pumpom rashladne tekućine.
9. Brtveni prsten:
- zamijenite novim tijekom montaže.
10. Kućište vodene pumpe na bloku cilindra.
11. Nosač za montažu
12. Vijak za pričvršćivanje kućišta termostata: 10 Nm.
13. Utikač:
- Prije demontaže, ako je potrebno, ispustite tlak u sustavu hlađenja.
14. Senzor temperature rashladne tekućine (G62):
- Prije demontaže, ako je potrebno, ispustite tlak u sustavu hlađenja.
15. Nosač za montažu.
16. Samorezni vijak 7 Nm.
17. Spojna cijev.
18. Grana crijeva koja spaja kućište termostata s donjom granom hladnjaka.
19. Grana crijeva koja spaja kućište termostata s gornjom granom hladnjaka.
