Svi modeli osim Kafera 1303
Uklanjanje
Odspojite žicu za uzemljenje s akumulatora.
Pažnja! Pridržavajte se mjera zaštite od požara!
Otvorite poklopac prtljažnika.
Odspojite žicu od senzora razine goriva, odvrnite vijke za pričvršćivanje senzora i uklonite senzor.
Montaža
Pomoću nove brtve, ugradite senzor tako da su žičani priključci paralelni s uzdužnim valovitostima spremnika za gorivo. Pričvrstite senzor, spojite žicu na njega i zatvorite poklopac prtljažnika.
Kafer 1303
Uklanjanje
Odspojite žicu za uzemljenje s akumulatora, ispustite gorivo iz spremnika goriva.

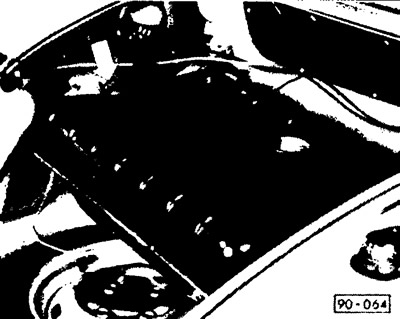

Otpustite stezaljku crijeva (vidi strelicu).
Pomaknite spremnik goriva u položaj prikazan na slici.
Odvojite žicu od senzora razine goriva.

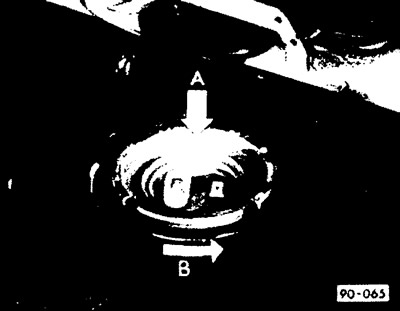

Korištenje univerzalnih kliješta uz pritisak odozgo (vidi strelicu A) okrenite senzor ulijevo (vidi strelicu B) dok ne izađe iz utora bajonetnog zatvarača senzora.
Lagano podignite senzor i ponovno ga okrenite dok se priključci žice ne poravnaju paralelno (kao u radnom položaju) uzdužne valovitosti spremnika goriva.
Informacije su dostupne na web stranici www.VWmanual.ru

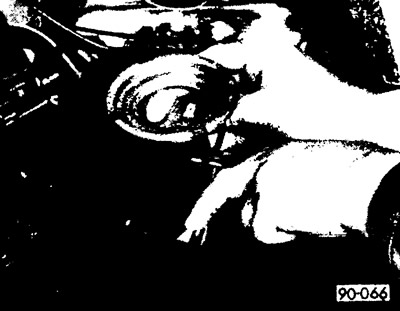

Podignite senzor i izvucite ga iz rupe. Istovremeno pritisnite polugu dugog kraka plovka kako biste spriječili da se kugla plovka uhvati za izrez prirubnica gornjeg dijela spremnika za gorivo.
Montaža
Držeći senzor okomito, umetnite ga u otvor spremnika goriva tako da plovni krak bude paralelan s uzdužnim valovitostima spremnika. Istovremeno pritisnite dugi krak plovka tako da kugla plovka može kliziti naprijed po dnu spremnika goriva. Prije ugradnje, utrljajte brtvu senzora grafitnim prahom.
Okrenite senzor ulijevo dok se bajonetni priključak ne uklopi i, laganim pritiskom odozgo, okrenite senzor udesno dok se ne učvrsti na svoje mjesto.
Spojite žicu na senzor, a žicu za uzemljenje na bateriju.
