Размяшчэнне рэле
3 - кіравальная прылада паказальніка недахопу ахаладжальніка (43)
5 - рэле другой прыступкі вентылятара радыятара (53)
7 - рэле противотуманной фары (53)
8 - разгрузнае рэле для Х-кантакту (18)
10 - рэле аўтаматыкі шклоачышчальніка і шклоамывальніка (19)
11 - рэле задняга шклоачышчальніка і стеклоомывателя (72)
12 - рэле папераджальнай сігналу (21) або папераджальнай сігналу пры эксплуатацыі з прычэпам (22)
13 - рэле фараамывальніка (33)
14 - засцерагальнік задняга противотуманного святла
16 - засцерагальнік, клема 58b
У дужках указаны нумары вытворцы, прастаўленыя на корпусе рэле.

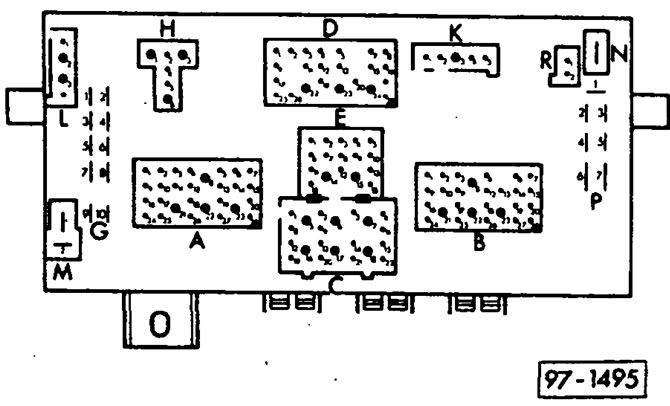

Схема злучэнняў
A - шматкантактны штэпсель (сіні) для джгута пульта кіравання
У - шматкантактны штэпсель (чырвоны) для джгута пульта кіравання
З - шматкантактны штэпсель (жоўты) для пярэдняга паляць
D - шматкантактны штэпсель (белы) для джгута шклоачышчальніка і асноўнага джгута
Е - шматкантактны штэпсель (чорны) для асноўнага паляць
G - аднакантактны штэкер
Н - шматкантактны штэпсель (карычневы) рэле 2-й ступе вентылятара радыятара
Да - шматкантактны штэпсель (бясколерны) кіраўніка прылады датчыка недахопу ахаладжальніка
L - шматкантактны штэпсель (шэры) рупара з падвойным тонам
М - не занята
N - аднакантактны штэкер
Р - аднакантактны штэкер - да клемы 30
R - не занята
