4-цыліндравыя бензінавыя рухавікі
Зняцце
1. Адлучыце адмоўны провад ад батарэі.
2. Адкруціце гайку 1 ад клемы 30 уцягваючага рэле, зніміце шайбу 2 і адлучыце правады 3 і 4 (малюнак 9.1).

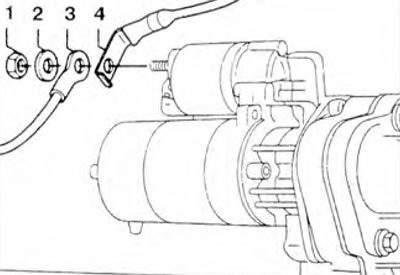

Малюнак 9.1. Адкруціце гайку 1 ад клемы 30 уцягваючага рэле, зніміце шайбу 2 і адлучыце правады 3 і 4.
3. Зніміце пластыкавае вечка 1 з уцягвальнага рэле, адкруціце гайку 2 ад клемы 50 уцягвалага рэле, зніміце шайбу 3 і адлучыце провад 4 (малюнак 9.2).

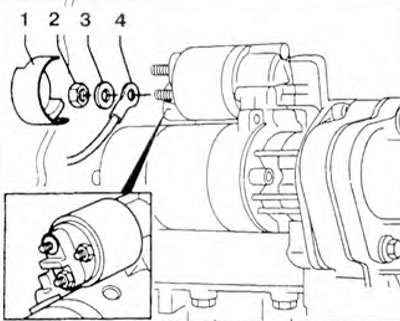

Малюнак 9.2. Зніміце пластыкавае вечка 1 з уцягвалага рэле, адкруціце гайку 2 ад клемы 50 уцягвалага рэле, зніміце шайбу 3 і адлучыце провад 4.
4. Адкруціце балты 2 і зніміце стартар 1 (малюнак 9.3).

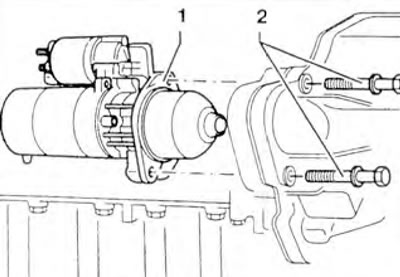

Малюнак 9.3. Адкруціце балты 2 і зніміце стартар 1.
[Інфармацыя размешчана на гэтым сайце: vwmanual.ru]
Ўстаноўка
5. Устаноўка праводзіцца ў парадку, зваротным зняцці.
5-цыліндравыя дызельныя рухавікі
Зняцце
6. Адлучыце адмоўны провад ад батарэі.
7. Адлучыце раз'ём праводкі (стрэлка) ад клемы 50 (малюнак 9.4).

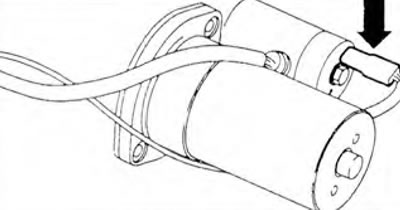

Малюнак 9.4. Адлучыце раз'ём праводкі (стрэлка) ад клемы 50.
8. Адлучыце провад ад клемы 30 уцягваючага рэле (малюнак 9.5).

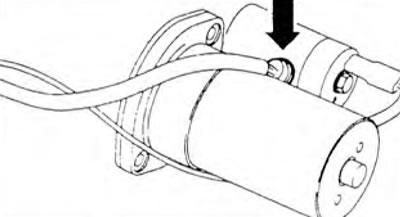

Малюнак 9.5. Адлучыце провад ад клемы 30 уцягвалага рэле.
9. Адкруціце балты (стрэлкі) і зніміце стартар 1 (малюнак 9.6).

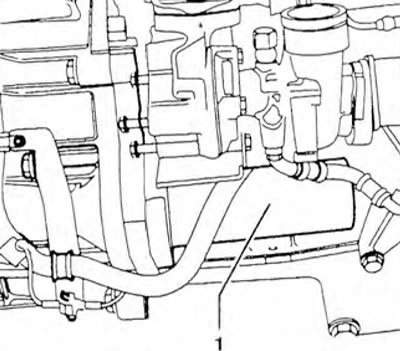

Малюнак 9.6. Адкруціце балты (стрэлкі) і зніміце стартар 1.
Ўстаноўка
10. Устаноўка праводзіцца ў парадку, зваротным зняцці.
4-цыліндравыя рухавікі
Зняцце
11. Адлучыце адмоўны провад ад батарэі.
12. Адлучыце раз'ём праводкі (стрэлка) ад клемы 50 (малюнак 9.7) Адлучыце провад ад клемы 30 уцягваючага рэле 2.

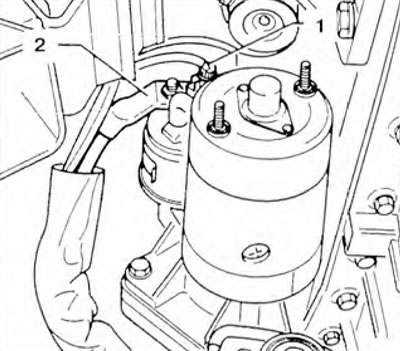

Малюнак 9.7. Адлучыце раз'ём праводкі (стрэлка) ад клемы 50. Адлучыце провад ад клемы 30 рэле 2, якое ўцягвае.
13. Адкруціце балты 2 і зніміце стартар 1 (малюнак 9.8).

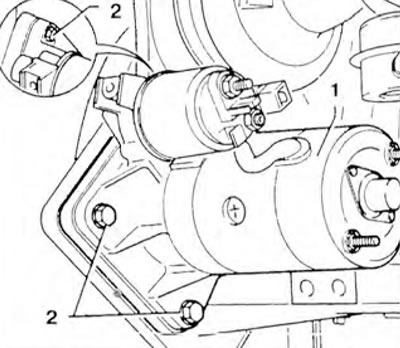

Малюнак 9.8. Адкруціце балты 2 і зніміце стартар 1.
Ўстаноўка
14. Устаноўка праводзіцца ў парадку, зваротным зняцці.
