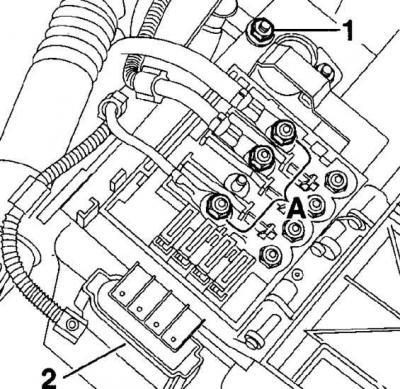

Размяшчэнне трымальніка засцерагальнікаў над акумулятарнай батарэяй
- 1 - мацаванне дадатнага провада;
- 2 - электрычны раз'ём;
- А - гайкі

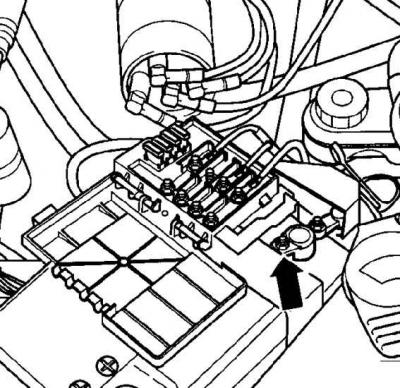

Размяшчэнне мацавання заціску электраправоднай пласціны да дадатнай клемы акумулятара
Зыходнік артыкула даступны на (VWManual.ru)
Мацаванне заціску электраправоднай пласціны да дадатнай клемы акумулятара паказана стрэлкай.

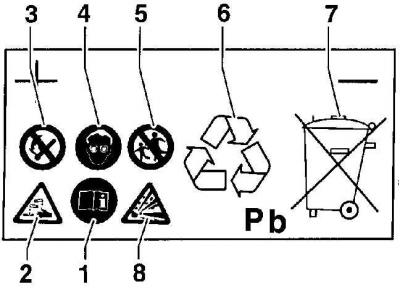

Расшыфроўка сімвалаў, нанесеных на этыкетку акумулятара
- 1 - пры абслугоўванні акумулятара неабходна выконваць правілы па тэхніцы бяспекі, выкладзеныя ў кіраўніцтве па эксплуатацыі;
- 2 - у акумулятары маецца раз'ядаючая кіслата і неабходна захоўваць асцярожнасць, каб кіслата не пралілася з акумулятара;
- 3 - не карыстайцеся адкрытым агнём каля акумулятара;
- 4 - пры працы з акумулятарам выкарыстоўвайце ахоўныя акуляры;
- 5 - трымайце акумулятар у месцы, недаступным для дзяцей;
- 6 - пры ўтылізацыі акумулятар здавайце толькі ў прызначаныя для гэтага пункты;
- 7 - не выкідвайце акумулятар разам з бытавым смеццем;
- 8 - газы, якія выдзяляюцца пры зарадцы акумулятара, выбухованебяспечныя
Акумулятар усталяваны ў маторным адсеку за левай фарай.
Папярэджанне: Пры адлучэнні клем акумулятара ў блоках памяці прылад кіравання сціраюцца дадзеныя аб запісаных няспраўнасцях, таму перад адлучэннем клем акумулятара пажадана звярнуцца ў спецыялізаваную майстэрню для выкліку з памяці запісаных у яе няспраўнасцяў. Пасля падлучэння клемы акумулятара неабходна актывізаваць і перапраграмаваць шклапад'ёмнікі з электрычным прывадам, а таксама становішча люстэркаў задняга выгляду і сядзенняў.
Папярэджанне: Таксама калі ў аўтамабілі ўсталяваны радыёпрымач з кодам, то перад адлучэннем клем ад акумулятара праверце, што ў Вас ёсць код для паўторнай актывізацыі прымача. У адваротным выпадку ўвесці радыёпрымач у эксплуатацыю можна будзе толькі на спецыялізаванай станцыі Volkswagen.
Зняцце
1. Выключыце запальванне.
2. Адкрыйце капот.
3. Зніміце адмоўную клему з акумулятара і перамясціце яе ў бок.

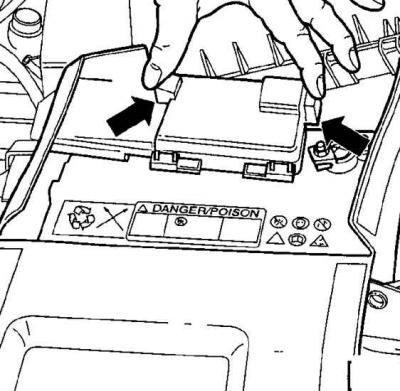

4. З двух бакоў сцісніце вечка трымальніка засцерагальнікаў (паказана стрэлкамі) і адкрыйце яе.
5. Прыслабце мацаванне (1) дадатнага провада (гл. мал. Размяшчэнне трымальніка засцерагальнікаў над акумулятарнай батарэяй).
6. Прамаркіруйце засцерагальнікі і выміце іх са спружынных кантактаў. Адкруціце гайкі (А).
7. Адлучыце электрычны раз'ём (2).

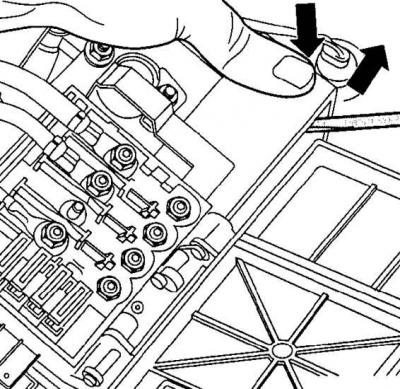

8. Выкарыстоўваючы палец рукі і лязо адвёрткі, адлучыце трымальнік засцерагальнікаў ад корпуса акумулятарнай батарэі (паказана стрэлкамі).
9. Перамясціўшы корпус трымальніка засцерагальнікаў уверх, зніміце яго з акумулятарнай батарэі.
10. Прыслабце мацаванне і зніміце электраправодную пласціну з дадатнай клемы акумулятара (гл. мал. Размяшчэнне мацавання заціску электраправоднай пласціны да дадатнай клемы акумулятара).

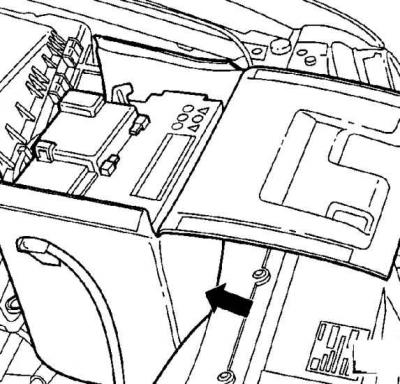

11. Пры наяўнасці адкрыйце і зніміце тэрмаахоўны кажух акумулятарнай батарэі (паказаны стрэлкай).

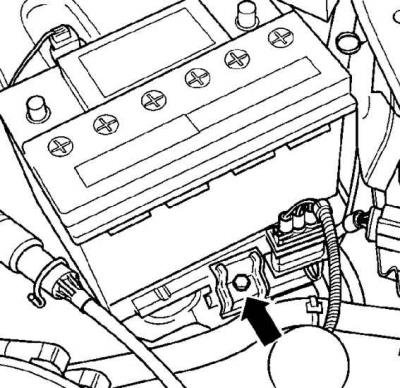

12. У ніжняй частцы акумулятара адкруціце ніт (паказаны стрэлкай) і зніміце пласціну мацавання акумулятара.
13. Перамясціце акумулятар у бок, пры гэтым вызваліце мацаванне другога боку акумулятара і выміце акумулятар з маторнага адсека.
14. На акумулятары ёсць налепка з папераджальнымі знакамі (гл. мал. Расшыфроўка сімвалаў, нанесеных на этыкетку акумулятара).
