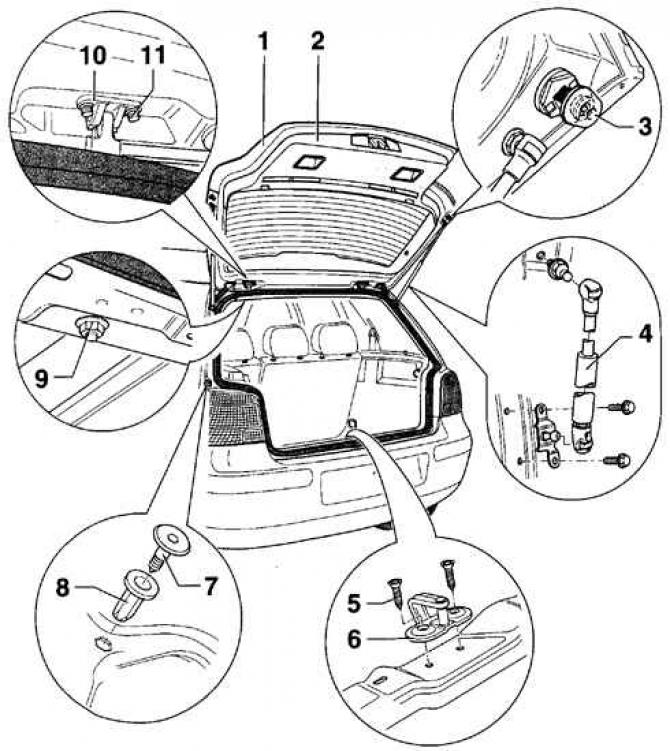

Элементы мацавання задніх дзвярэй
- 1 - задняя дзверы;
- 2 - унутраная абіўка дзвярэй;
- 3 - упор;
- 4 - стойка. Перад здыманнем стойкі неабходна падтрымаць заднюю дзверы ў адчыненым становішчы. Пры зняцці дзвярэй неабходна адлучыць стойку толькі ад задніх дзвярэй;
- 5 - ніт, 22 Нм;
- 6 - ударная пласціна замка;
- 7 - распорка пістону;
- 8 - распорны пістон;
- 9 - шасцігранная гайка, 7,2 Нм;
- 10 - шарнір;
- 11 - ніт, 22 Нм

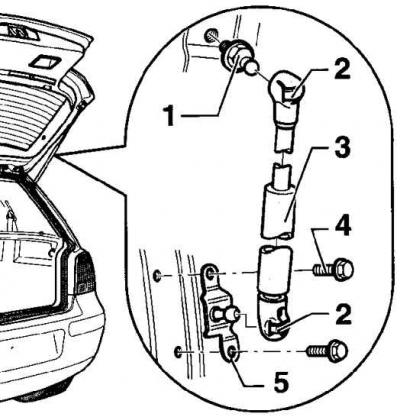

Стойка падтрымкі задняй дзверы
- 1 - сферычны шарнір на дзвярах;
- 2 - спружынная клямар;
- 3 - стойка;
- 4 - ніт;
- 5 - сферычны шарнір
Зняцце
1. Адкрыйце заднюю дзверы і падтрымайце яе ў гэтым становішчы.
2. Адлучыце стойку ад задняй дзверы.
3. Для гэтага лязом адвёрткі прыпадніміце спружынны клямар (2) і зніміце верхнюю частку апоры са сферычнага шарніра на задняй дзверы (гл. мал. Стойка падтрымкі задняй дзверы).
4. Калі неабходна зняць стойку з аўтамабіля, аналагічнай выявай зніміце ніжнюю частку стойкі.
5. Пры зняцці стойкі задняй дзверы не здабывайце цалкам спружынную клямар з шаравога шарніра, бо ў адваротным выпадку спружынная клямар будзе дэфармаваная і прыйдзецца вырабляць замену стойкі.
6. Калі будзе ўсталёўвацца новая пнеўматычная стойка, то для ўтылізацыі старой стойкі з яе неабходна выдаліць газ.
7. Для гэтага замацуеце стойку ў цісках за ўчастак Х (Х = 50 мм). У пазбяганне няшчаснага выпадку абавязкова заціскайце стойку за паказаны ўчастак.
8. На адлегласці, роўным 1/3 даўжыні, распілуйце корпус пнеўматычнай стойкі. Пры распілоўванні стойкі для абароны вачэй выкарыстоўвайце акуляры.
Усталяванне
Замацуеце пнеўматычную стойку на задняй дзверы, для чаго з сілай націсніце стойку да фіксацыі яе на сферычным шарніры дзвярэй.
