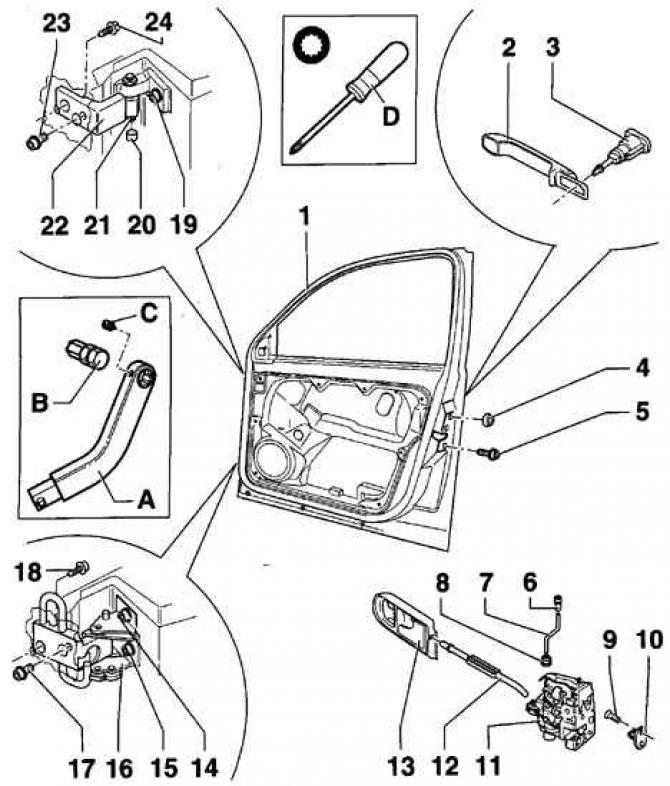

Элементы мацавання пярэдніх дзвярэй
- 1 - дзверы;
- 2 - знешняя ручка адкрыцця дзвярэй з апорай;
- 3 - корпус цыліндру замка;
- 4 - заглушка;
- 5 - ніт, 18 Нм;
- 6 - кнопка блакавання замка дзвярэй;
- 7 - цяга кнопкі блакіроўкі;
- 8 - ахоўны чахол;
- 9 - ніт, 20 Нм;
- 10 - ударная пласціна замка;
- 11 - замак дзвярэй;
- 12 - цяга;
- 13 - унутраная ручка адкрыцця дзвярэй;
- 14 - шруба з унутраным фасонным паглыбленнем, 20 Нм + давярнуць на кут 90°. Пры ўсталёўцы неабходна выкарыстоўваць новы ніт;
- 15 - ніт з унутраным фасонным паглыбленнем, 20 Нм + давярнуць на кут 90°. Пры зняцці дзвярэй неабходна выкруціць толькі гэты ніт. Пры ўсталёўцы неабходна выкарыстоўваць новы ніт;
- 16 - шарнір дзвярэй са стопарным рычагом дзвярэй;
- 17 - ніт з унутраным фасонным паглыбленнем,
- 20 Нм + давярнуць на кут 90°. Ніт звінчаны з унутранага боку аўтамабіля. Для доступу да ніта неабходна зняць унутраную абіўку перадпакоя стойкі дзвярэй. Пры ўсталёўцы неабходна выкарыстоўваць новы ніт;
- 18 - ніт з унутраным фасонным паглыбленнем,
- 20 Нм + давярнуць на кут 90°. Пры ўсталёўцы неабходна выкарыстоўваць новы ніт;
- 19 - ніт з унутраным фасонным паглыбленнем, 20 Нм + давярнуць на кут 90°. Пры ўсталёўцы неабходна выкарыстоўваць новы ніт;
- 20 - ахоўны каўпачок;
- 21 - ніт, 13 Нм;
- 22 - шарнір дзвярэй;
- 23 - ніт з унутраным фасонным паглыбленнем, 20 Нм + давярнуць на кут 90°. Ніт звінчаны з унутранага боку аўтамабіля. Для доступу да ніта неабходна зняць панэль прыбораў. Пры ўсталёўцы неабходна выкарыстоўваць новы ніт;
- 24 - ніт з унутраным фасонным паглыбленнем, 20 Нм + давярнуць на кут 90°. Пры ўсталёўцы неабходна выкарыстоўваць новы ніт;
- А - спецыяльны інструмент HAZET-2597. Выкарыстоўваецца для адшрубоўвання нітаў мацавання шарніра дзвярэй;
- У - перахаднік Т45 для прылады HAZET-2597-01;
- З - які фіксуе шруба;
- D - унутраны шматзубы тарцовы гаечны ключ 4 мм VW-Т10011. Выкарыстоўваецца для адшрубоўвання якая фіксуе шрубы корпуса цыліндру замка
Зняцце
1. Зніміце бакавое аздабленне ў паглыбленні для ног кіроўцы.
2. Адлучыце ўсе даступныя электрычныя раздымы.
3. Выміце заглушкі з перадпакоя стойкі і пярэдняга тарца перадпакояў дзверы і праз адчыненую адтуліну выміце электрычныя раздымы вонкі.
4. Зніміце ахоўны каўпачок (20) і выкруціце ніт (21) мацавання верхняга шарніра дзвярэй.
5. Папытаеце памочніка падтрымаць дзверы.
6. Выкруціце ніт (15) мацавання ніжняга шарніра дзверы.
7. Перамяшчаючы дзверы ўверх, зніміце яе з аўтамабіля.
Усталяванне
1. Зверху ўсталюеце дзверы на шарнірныя завесы.
2. Ушрубуеце ніт (15) мацаванні ніжняга шарніра дзвярэй і зацягніце яго момантам 20 Нм, затым дакруціце на кут 90°.
3. Ушрубуйце ніт (21) у верхні шарнір і зацягніце яго момантам 13 Нм. Усталюеце на ніт ахоўны каўпачок.
4. Прасуньце электрычныя раздымы ў адтуліны стойкі пярэдняй дзверы і падлучыце іх у паглыбленні для ног кіроўцы.
5. Усталюйце бакавое аздабленне ў паглыбленні для ног кіроўцы.
