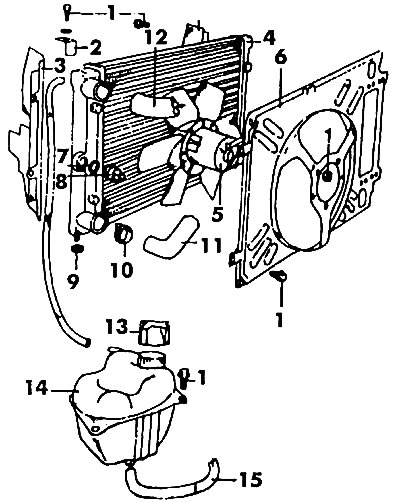

Мал. 104. Мацаванне радыятара: 1 - ніт (10 Нм); 2 - кранштэйны; 3 - паветразаборнік; 4 - радыятар; 5 - вентылятар; 6 - кажух вентылятара; 7 - колцавае ўшчыльненне; 8 - тэрмавыключальнік; 9 - гумавая апора; 10 - хамут; 11 - ніжні патрубак; 12 - верхні патрубак, 13 - вечка наліўной гарлавіны! пашыральнага бачка; 14 - пашыральны бачок; 15 - патрубак
Адключыце акумулятарную батарэю. Зліце вадкасць з сістэмы астуджэння апісаным вышэй спосабам. Адкруціце вечка пашыральнага бачка, каб вадкасць магла выцякаць хутчэй.
Адключыце электрычныя правады, якія ідуць да тэрмавыключальніка і электровентилятору.
Прыслабце хамуты мацавання ніжняга і верхняга патрубкаў радыятара і адвядзіце іх у бок. Паказаны на мал. 104 істужачны хамут 10 рэкамендуецца замяніць чарвячным.
Артыкул размешчаны на гэтым вэб-рэсурсе: VWManual
Адкруціце гайкі мацавання радыятара ў верхняй частцы і выміце ўверх радыятар разам з вентылятарам. Пры гэтым імкніцеся не дапусціць пашкоджанні патрубкаў радыятара.
Праверце, у якім стане знаходзяцца гумовыя апоры ніжняга мацавання радыятара.
Калі гэта неабходна, зніміце кажух вентылятара, а затым з радыятара.
Падчас усталёўкі радыятара ўстаўце яго ў рамку радыятара і пераканайцеся, што ён цалкам усталяваўся на апорах. Замацуеце нітамі радыятар да верхняй часткі рамкі радыятара. Далучыце шлангі да радыятара і замацуеце іх хамутамі. Падлучыце электрычныя правады да тэрмавыключальніка электровентилятора, а затым акумулятарную батарэю.
Заліце вадкасць у сістэму (гл. вышэй). Здзейсніце выпрабавальную паездку і праверце, ці ўключаецца і выключаецца вентылятар, а таксама, ці не з'явіліся цечы ў злучэннях.
