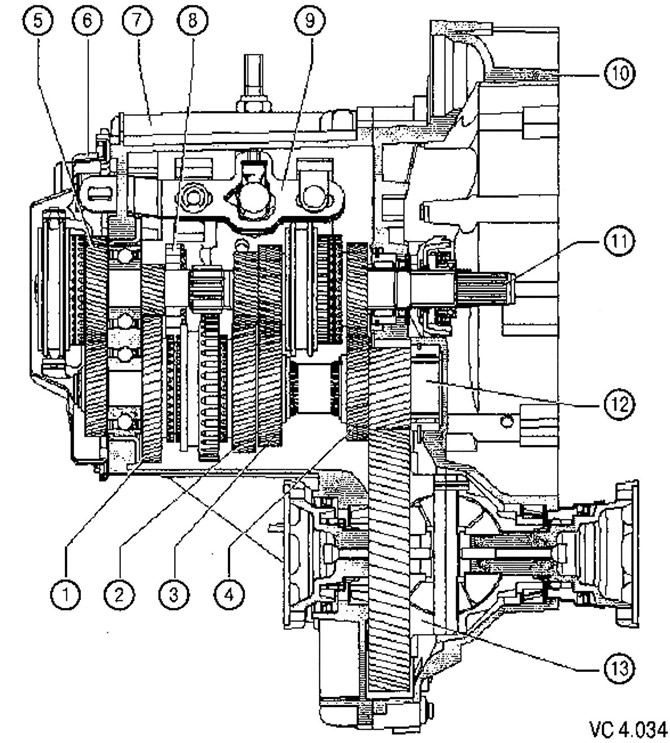

1. Первая передача
2. Вторая передача
3. Третья передача
4. Четвертая передача
5. Пятая передача
6. Крышка картера КПП
7. Картер КПП
8. Промежуточная шестерня заднего хода
9. Механизм переключения передач
10. Картер сцепления
11. Первичный вал
12. Вторичный вал
13. Дифференциал

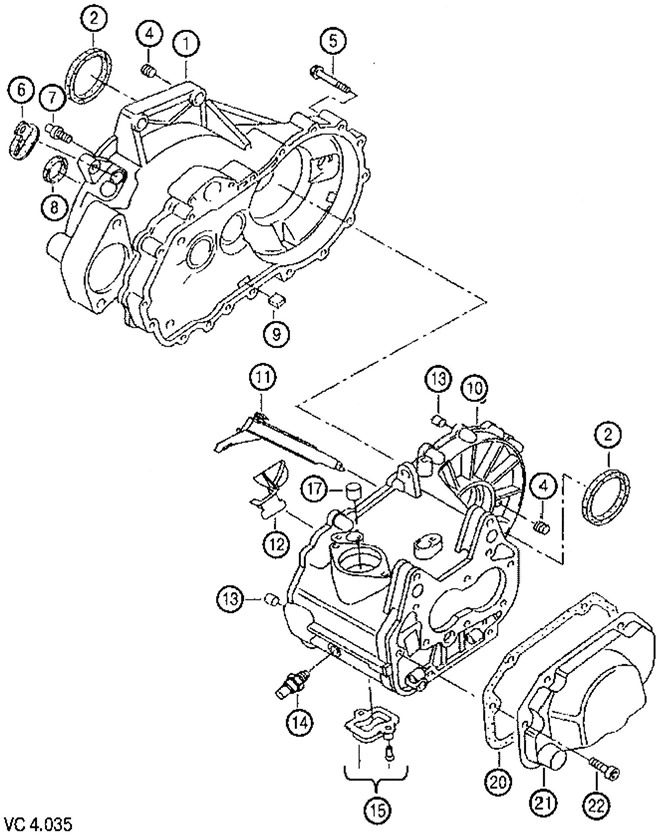

Корпус КПП типа 0АН
Спецификация деталей корпуса 5-ступенчатой КПП типа 0АН к рисунку VC4.035
Поз. | Номер детали по каталогу | Наименование | Примечание* | Шт. |
1 | 0АН 301 107 F | Картер сцепления | FZU, FZT, HFN, GUG, KBQ | 1 |
(1) | 0АН 301 107 Н | Картер сцепления | GXZ | 1 |
4 | 012301 127 F | Пробка резьбовая | М24х1,5 | 2 |
5 | Винт с внутренним многогранником | М6х55,0 | 21 | |
б | 02М301 115 В | Заглушка | FZU, FZT, HFN | 1 |
7 | Упор рычага привода выключения сцепления | 1 | ||
8 | 02Т311 113А | Уплотнительное кольцо вала | 24x38x6 | 1 |
9 | 084301 143 А | Магнит | 1 | |
10 | ОАН 301 103 В | Картер КП | 1 | |
11 | 02Т301 279 | Маслоуловитель | 1 | |
12 | 02Т301 288 | Маслонаправляющая часть | 1 | |
13 | 02М301 153 | Втулка, установочная | 12x9,5 | 2 |
14 | Центровочная втулка | 927-40 | ||
15 | Датчик | 311-84 | 1 | |
17 | 02Т301 209 А | Втулка | 1 | |
20 | 02Т301215А | Прокладка | 1 | |
21 | 02Т301 211 В | Крышка КП | 1 | |
22 | Болт с внутренним многогранником | М6х20,5 | 5 |
* В этом столбце приведены буквенные обозначения КПП, в которых применяются указанные детали.
