Блок керування повного приводу J492 (VW Tiguan 1)

Муфта Haldex була модифікована. У Tiguan 2006 стала встановлюватись нова муфта Haldex (покоління "Haldex IV").

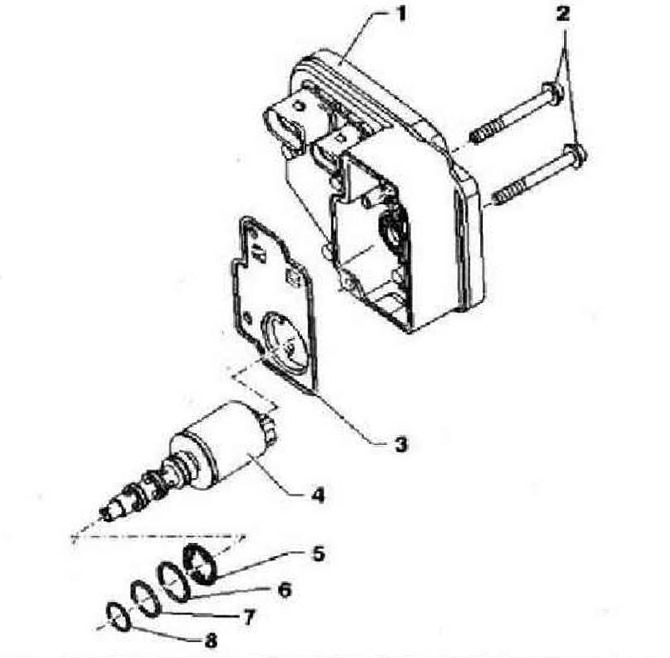

• 1 - Блок управління повного приводу "J492", калібрується з клапаном управління ступенем відкриття муфти "N373", замінюється тільки в зборі з клапаном
• 2 - Гвинт, 6 Нм
• 3 - Кришка з привулканізованим ущільненням, що залишається приклеєною після зняття блоку управління на блоці управління або корпусі муфти Haldex, обов'язково замінити
• 4 - Клапан управління ступенем відкриття муфти "N373", калібрується з блоком управління повного приводу "J492", замінюється тільки в зборі з блоком управління
• 5 - Кільце ущільнювача, стежити за правильною посадкою центруючих кромок в канавці, змастити маслом для муфт Haldex і вставити, обов'язково замінити
• 6 - Кільце ущільнювача, діаметр 12 мм, змастити маслом для муфт Haldex і вставити, обов'язково замінити
• 7 - Кільце ущільнювача, діаметр 11 мм, змастити маслом для муфт Haldex і вставити, обов'язково замінити
• 8 - Кільце ущільнювача, діаметр 10 мм, перед встановленням змастити маслом для муфт Haldex, підлягає обов'язковій заміні
