Снятие

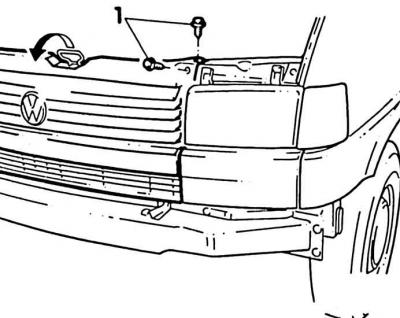

1. Откинуть радиатор. Для этого вывинтить болты крепления (1) справа и слева.

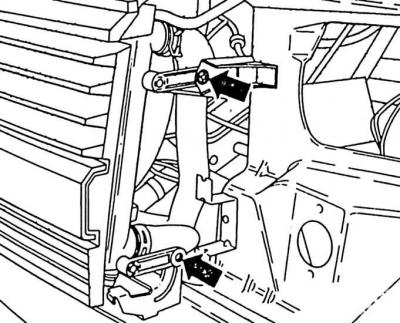

2. Откинуть вперед радиатор с опорой замка (стрелка).
3. Отсоединить штекер от термодатчика. Термодатчик находится справа на радиаторе на средней высоте.
4-цилиндровый дизельный двигатель и 5-цилиндровый дизельный и бензиновый двигатель
4. Отсоединить штекерные соединения с обоих двигателей вентиляторов.
4-цилиндровый бензиновый двигатель
5. Отсоединить штекер от двигателя вентилятора.
6. Снять нижний брызговик моторного отсека.
7. Слить и собрать охлаждающую жидкость.
8. Снять верхний и нижний шланги радиатора, ослабив предварительно хомуты.
9. Выбить штифты из распорных клипс (стрелки) справа и слева. Вынуть распорные клипсы из кронштейнов радиатора.
10. Вынуть радиатор вместе с вентилятором.
Установка
1. Заменить изношенные резинки крепления, резиновые шайбы, клипсы и штифты.
2. Установить радиатор вместе с вентилятором спереди.
3. Вставить распорные клипсы и закрепить штифтами.
4. Надеть и закрепить хомутами нижний и верхний шланги радиатора.
5. Подсоединить электропроводку к термодатчику и вентилятору радиатора.
6. Залить охлаждающую жидкость.
Внимание! Если были заменены радиатор, водяная помпа или головка блока цилиндров, необходимо полностью заменить охлаждающую жидкость.
7. После контрольного пробега проверить герметичность всех соединений шлангов радиатора.
