Головные фары с газоразрядными лампами и адаптивным освещением (VW Tiguan 1)

Инструкция: Проверить факторы, которые влияют на регулировку фар, при необходимости - отрегулировать фары.

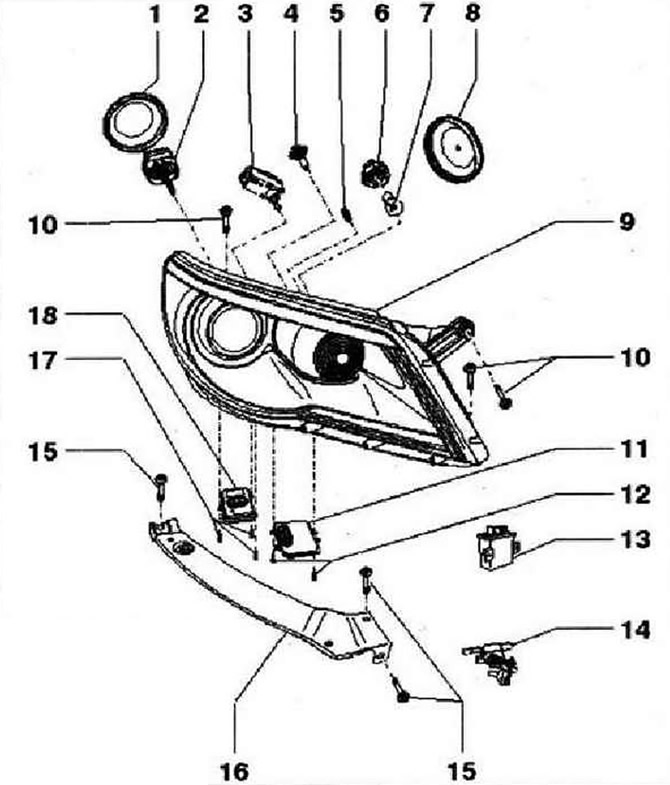

• 1 - Колпачок
• 2 - Газоразрядная лампа слева «L13» или газоразрядная лампа справа «L14», тип D1S, 35 Вт, заменить
• 3 - Исполнительный электродвигатель корректора левой фары «V48» или исполнительный электродвигатель корректора правой фары «V49»
• 4 - Левая лампа адаптивного освещения «L148» или правая лампа адаптивного освещения «L149», 12 В, 55 Вт, заменить
• 5 - Левая лампа стояночного света -М1-или правая лампа стояночного света «М3». Лампа 12 В, W 5 Вт, заменить
• 6 - Ламповый патрон с рукояткой, для лампы переднего левого указателя поворота «М5» или лампы переднего правого указателя поворота «М7»
• 7 - Лампа переднего левого указателя поворота «М5» или лампа переднего правого указателя поворота «М7». Лампа 12 В, 21 Вт, заменить
• 8 - Колпачок
• 9 - Фара
• 10 - Болт крепления фары к кузову, 8 Нм
• 11 - Прибор включения левой фары с газоразрядной лампой «J426» или прибор включения правой фары с газоразрядной лампой «J427»
• 12 - Болты крепления прибора включения фары с газоразрядной лампой к фаре
• 13 - Блок управления корректора фар «J431», момент затяжки болтов крепления: 3 Нм. После кодирования блока управления корректора фары «J431» необходимо произвести базовую настройку фар.
• 14 - Датчик уровня кузова HL (задний левый) «G76», момент затяжки болтов крепления: 5 Нм
• 15 - Болты крепления кронштейна к кузову, момент затяжки: 8 Нм. Учитывать последовательность затяжки!
• 16 - Кронштейн
• 17 - Болты крепления силового модуля AFS к фаре
• 18 - Силовой модуль системы AFS
