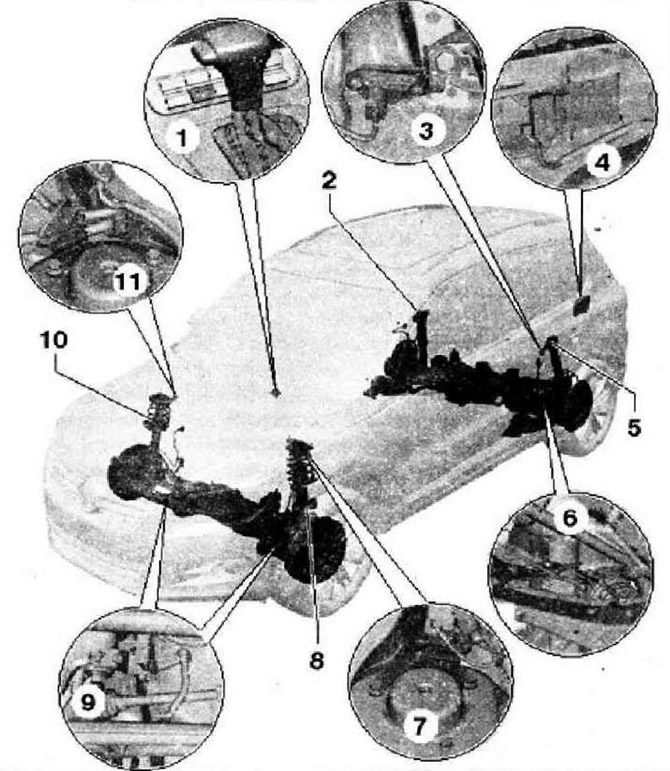

Узлы адаптивной системы регулирования ходовой части DCC и места их установки (VW Tiguan 1)

Осторожно: Менять местами датчики ускорения кузова запрещается.

• 1 - Клавиша настройки демпфирования «Е387», место установки: на центральной консоли, перед рычагом переключения передач
• 2 - Амортизатор с клапаном регулировки демпфирования заднего правого колеса «N339»
• 3 - Задний датчик ускорения кузова «G343», место установки: на опоре заднего левого амортизатора
• 4 - Блок управления системы электронного регулирования демпфирования «J250», место установки: за левой боковой облицовкой багажного отсека, после замены блока управления системы электронного регулирования демпфирования «J250» необходимо выполнить базовую установку адаптивной системы регулирования ходовой части DCC
• 5 - Амортизатор с клапаном регулировки демпфирования заднего левого колеса «N338»
• 6 - Задний левый датчик дорожного просвета «G76», после снятия и установки заднего левого датчика дорожного просвета «G76» необходимо выполнить базовую установку адаптивной системы регулирования ходовой части DCC
• 7 - Передний левый датчик ускорения кузова «G341»
• 8 - Амортизатор с клапаном регулировки демпфирования переднего левого колеса «N336»
• 9 - Передний левый датчик дорожного просвета «G78» и передний правый датчик дорожного просвета «G289», после снятия и установки переднего левого датчика дорожного просвета-G78- и переднего правого датчика дорожного просвета «G289» необходимо выполнить базовую установку адаптивной системы регулирования ходовой части DCC
• 10 - Амортизатор с клапаном регулировки демпфирования переднего правого колеса N337-
• 11 - Передний правый датчик ускорения кузова «G342»
