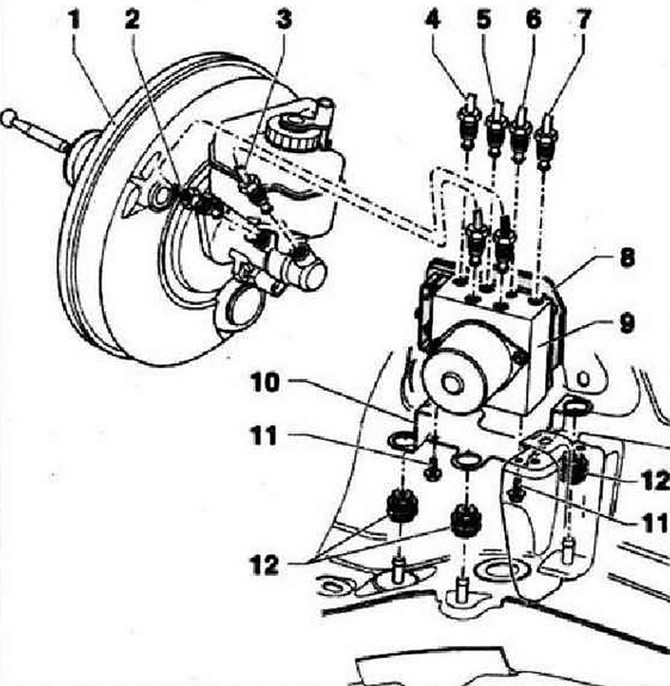

- 1 - Усилитель тормозов
- 2 - Тормозной трубопровод, главный тормозной цилиндр/контур цилиндра толкателя к гидравлическому блоку, отличительные признаки: диаметр 6,5 мм, штуцер с длинной резьбой М12х1, маркировка отверстия на гидравлическом блоке "HZ1"
- 3 - Тормозной трубопровод, главный тормозной цилиндр/контур плавающего цилиндра к гидравлическому блоку, отличительные признаки: диаметр 6,5 мм, штуцер с длинной резьбой М12х1, маркировка отверстия на гидравлическом блоке "HZ2"
- 4 - Тормозной трубопровод к переднему правому тормозному суппорту, отличительные признаки: диаметр 5,25 мм, штуцер с резьбой M10x1, маркировка отверстия на гидравлическом блоке "VR"
- 5 - Тормозной трубопровод к заднему левому тормозному суппорту, отличительные признаки: диаметр 5,25 мм, штуцер с короткой резьбой М12х1, маркировка отверстия на гидравлическом блоке "HL"
- 6 - Тормозной трубопровод к заднему правому тормозному суппорту, отличительные признаки: диаметр 5,25 мм, штуцер с резьбой М10х1, маркировка отверстия на гидравлическом блоке "HR"
- 7 - Тормозной трубопровод к переднему левому тормозному суппорту, отличительные признаки: диаметр 5,25 мм, штуцер с короткой резьбой М12х1, маркировка отверстия на гидравлическом блоке "VL"
- 8 - Блок управления ABS «J104», отсоединение блока управления от гидравлического блока невозможно .
- 9 - Гидравлический блок ABS «N55», отсоединение блока управления от гидравлического блока невозможно
- 10 - Кронштейн
- 11 - Винт Torx, 8 Нм
- 12 - Демпфирующий резиновый элемент
