Таблица 6. Регулировочные параметры карбюратора
Автомобиль: Ford Granada 1,7 HC (выпуск: с апреля 1976 года до июня 1981 года), 55 кВт при 5400 мин⁻¹, 1688 см³, карбюратор: 32 TDID с номером по каталогу Е Е 17468 для механической коробки передач.
| Параметр | Значение |
| Диаметр диффузора, мм | 23/24* |
| Главный топливный жиклер | 122 |
| Воздушный жиклер главной дозирующей системы | 135/135 |
| Топливный жиклер системы холостого хода | 45 |
| Воздушный жиклер системы холостого хода | 120 |
| Жиклеры экономайзера/эконостата | 60/55 |
| Жиклер распылителя ускорительного насоса, мм | 45 |
| Диаметр отверстия игольчатого клапана поплавкового механизма, мм | 2,0 |
| Уплотнительное кольцо для игольчатого клапана поплавковой камеры, мм | 2,0 |
| Воздушный жиклер эмульсионной трубки карбюратора, мм | 0,75/0,75 |
| Пусковой зазор дроссельной заслонки, мм | 0,7-0,75 |
| Пусковой зазор воздушной заслонки, мм | 2,7-3,1 |
| Производительность ускорительного насоса, см³/ход | 1,25±0,15 |
| Повышенная частота вращения коленчатого вала при прогреве двигателя, мин⁻¹ | 2800-3000 |
| Уровень топлива, мм | 17-19 |
| Масса поплавка, г | 7,5 |
| Ход клапана вентиляции поплавковой камеры при закрытой дроссельной заслонке, мм | 0,4-0,7 |
* В числителе — для первичной камеры, в знаменателе — для вторичной камеры.
Регулировка пускового зазора дроссельной заслонки
Если упорный рычаг займет положение на наивысшем выступе кулачка пускового устройства, то в этом случае зазор у кромки дроссельной заслонки должен составить 0,7...0,75 мм.
Снятый с автомобиля карбюратор установить в универсальное монтажное приспособление.
Снять крышку пускового устройства.
Открыть вручную дроссельную заслонку и одновременно закрыть воздушную заслонку. Проверить, находится ли упорный рычаг на наивысшем выступе кулачка пускового устройства.
Измерить зазор у кромки дроссельной заслонки с помощью контрольного калибра. В случае необходимости отрегулировать зазор дроссельной заслонки, вращая гайки на соединительной тяге пускового устройства.
Удлинение тяги пускового устройства приводит к увеличению зазора дроссельной заслонки, а укорачивание - к его уменьшению.
Регулировка уровня топлива
Двигатель запустить на короткий период времени с тем, чтобы обеспечить заполнение поплавковой камеры достаточным количеством топлива.
Снять шланг подвода топлива, и герметично закрыть топливоподающий шланг с тем, чтобы топливо не поступало в поплавковую камеру.
Снять верхнюю часть карбюратора, удалить прокладку.
Глубиномером измерить расстояние от верхней кромки корпуса карбюратора до зеркала топлива (поплавок остается в корпусе поплавковой камеры).
Заданная величина: 17...19 мм.
В случае необходимости отрегулировать уровень топлива в поплавковой камере, подгибая кронштейн поплавка или изменяя толщину прокладки под игольчатым клапаном поплавковой камеры.
Регулировка пускового зазора воздушной заслонки
Снять крышку пускового устройства.
Полностью открыть дроссельную заслонку и одновременно вручную закрыть заслонку пускового устройства так, чтобы регулировочный винт расположился на кромке второго выступа кулачка.
С помощью соответствующего контрольного калибра проверить зазор на открывающейся вверх кромке воздушной заслонки.
Заданная величина: 3,5±0,15 мм.
Коррекцию величины зазора производят, отгибая штифт на тяге привода диафрагменного механизма пускового устройства.
Первоначальные регулировки карбюратора непосредственно на автомобиле
Регулировка ускорительного насоса
Запустить двигатель и в течение непродолжительного периода времени оставить работать на холостом ходу с тем, чтобы обеспечить заполнение поплавковой камеры топливом.
При снятом с автомобиля воздушном фильтре открыть воздушную заслонку. Она должна оставаться открытой в течение всего периода измерений. На распылитель ускорительного насоса в карбюраторе надеть подходящую контрольную трубку с тем, чтобы топливо из корпуса карбюратора поступало в измерительный сосуд.
Открывать и закрывать дроссельную заслонку до тех пор, пока топливо начнет вытекать из контрольной трубки.
Измерительный сосуд установить под контрольной трубкой и равномерно, 10 раз подряд открыть дроссельную заслонку.
Полученный расход топлива сравнить с заданной величиной, он должен в 10 раз превышать ее1.
Заданная величина: 1,1...1,4 см³/ход.
У карбюраторов TDID, оснащенных распылителями ускорительного насоса в 1-й и на 2-й камерах, проверить количество впрыскиваемого топлива после их снятия с автомобиля. Количество впрыснутого топлива измеряют с помощью воронки и измерительного сосуда, и сравнивают данные с заданной величиной.
Регулировка холостого хода у карбюраторов с дополнительной системой подачи топлива
Подсоединить тахометр и газоанализатор.
Измерить число оборотов и содержание окиси углерода в отработавших газах на холостом ходу.

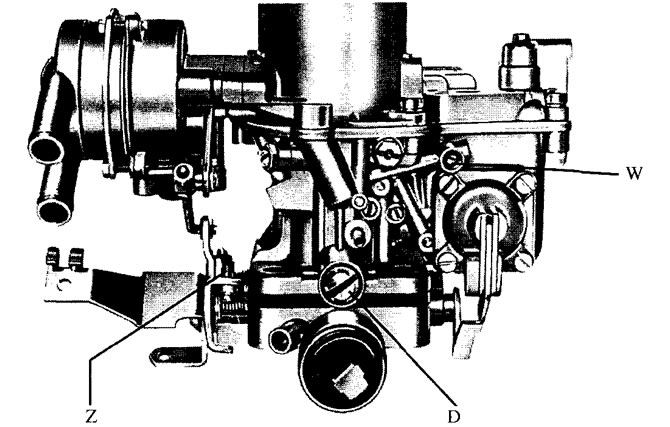

В случае необходимости осторожно ввернуть регулировочный винт "D" "количества" горючей смеси до легкого упора, а затем отвернуть его на 2 оборота (рис. 2.5).
Рис. 2.5. Регулировочные винты на карбюраторе 32/35 TDID.
Смотрите оригинал на этом портале: VWmanual.ru
С помощью регулировочного винта "W" состава горючей смеси отрегулировать заданное содержание окиси углерода в ОГ на холостом ходу двигателя.
Заданная величина: 1,5±0,5% СО.
Число оборотов холостого хода регулируется с помощью винта "количества" горючей смеси "D" до заданной величины.
Заданная величина: 950±50 мин⁻¹.
Первоначальная регулировка холостого хода
Если, несмотря на проведение предусмотренных рабочих операций по регулировке, не удается достигнуть необходимых параметров холостого хода, то в этом случае переходят к базовой (первоначальной) регулировке холостого хода.
Подсоединить тахометр и газоанализатор.
Осторожно полностью завернуть регулировочный винт "D" "количества" горючей смеси. Частота вращения коленчатого вала прогретого двигателя должна составлять примерно 800 мин⁻¹.
С помощью регулировочного винта "W" состава горючей смеси на холостом ходу отрегулировать содержание окиси углерода до предела 1,5±0,5%.
С помощью регулировочного винта "D" отрегулировать обороты холостого хода двигателя в пределах 950±50 мин'1.
Содержание окиси углерода в ОГ на холостом ходу должно составлять 1,5±0,5%.
В случае необходимости еще раз:
- произвести дополнительную регулировку винтом "W" состава горючей смеси;
- откорректировать частоту вращения коленчатого вала на холостом ходу до заданной величины.
1) Если разделить объем топлива на 10, т. е. на число ходов ускорительного насоса, получим требуемое заданное значение производительности.
