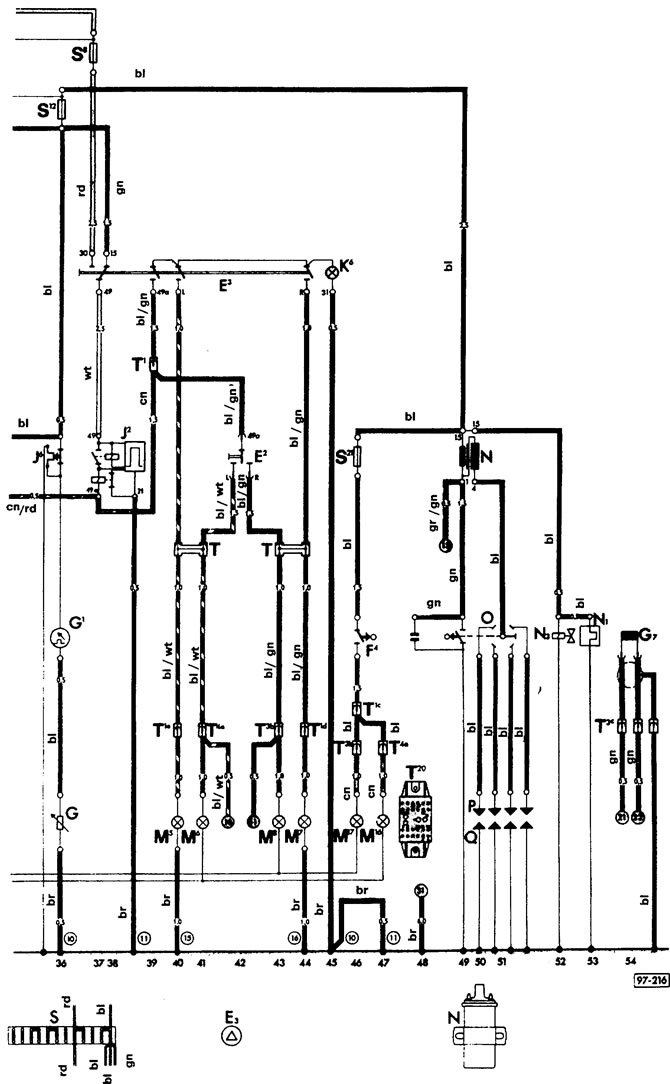

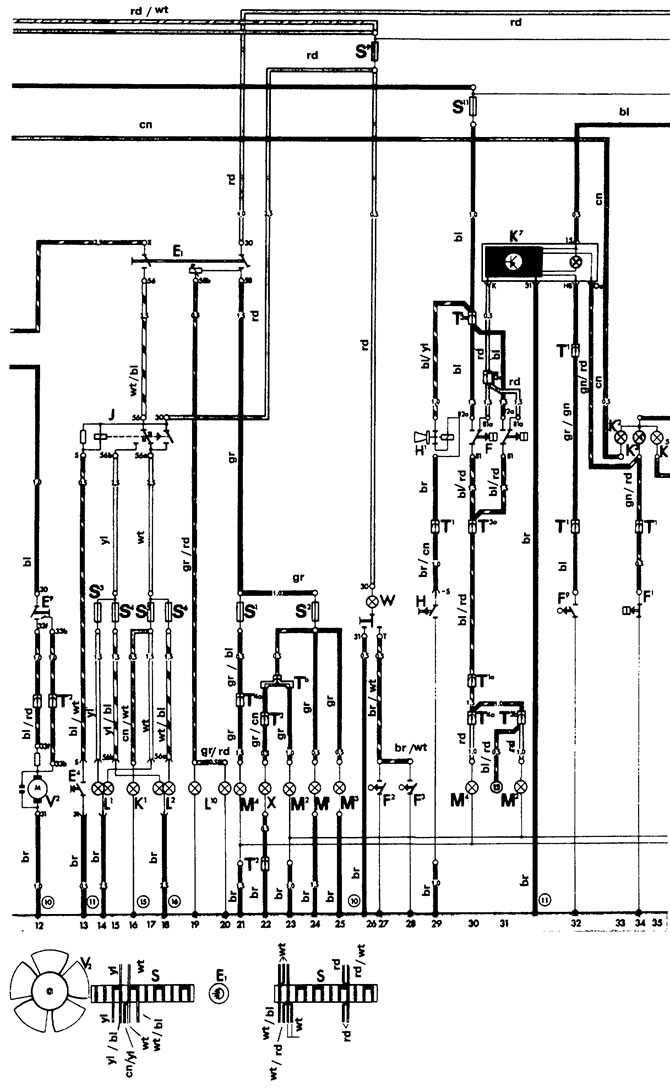

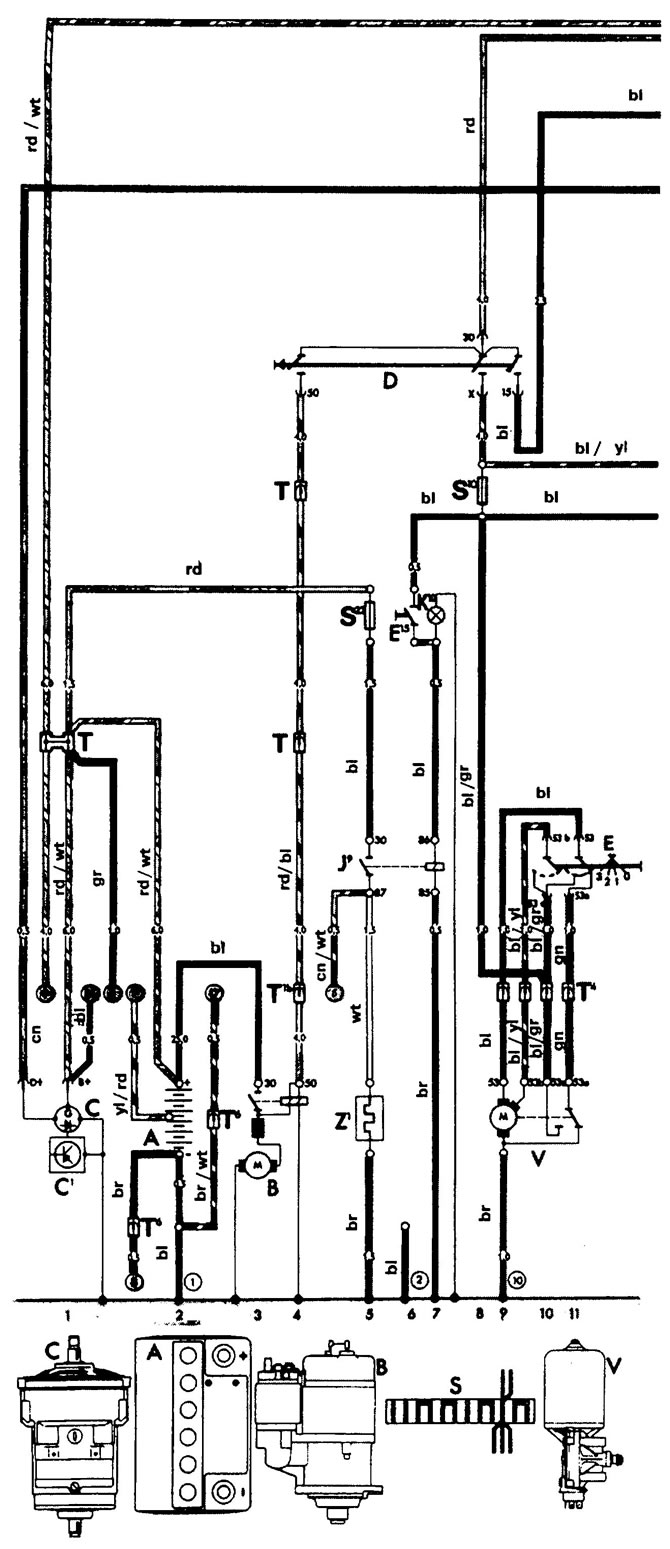

Ознака | Име елемента | Ланчани део |
А | Батерија | 2 |
ИН | Стартер | 3, 4 |
ВИТХ | Генератор | 1 |
Ц1 | Регулатор напона | 1 |
D | Закључавање паљења | 4, 8, 9 |
Е | Прекидач брисача | 9, 10, 11 |
Е1 | прекидач за светло | 17, 19, 20 |
Е2 | Прекидач показивача правца | 42 |
Е3 | Прекидач за аларм | 37, 39, 40, 44, 45 |
Е4 | Прекидач кратког светла и светлосног сигнала | 13 |
Е9 | Прекидач вентилатора | 12 |
Е15 | Прекидач за грејање задњег стакла | 7 |
F | Прекидач стоп светла | 30, 31 |
F1 | Сензор притиска уља | 34 |
F2 | Укључите лева врата* | 27 |
F3 | Укључите десна врата* | 28 |
F4 | Прекидач светла за вожњу уназад | 46 |
F9 | Прекидач контролне лампице паркирне кочнице | 32 |
G | Сензор нивоа горива | 36 |
G7 | ТДЦ сензор | 54 |
Х | Дугме за сирену | 29 |
Х1 | Звучни сигнал | 29 |
J | Релеј за пребацивање на кратка светла и светлосни сигнал | 13, 15, 17 |
J2 | Алармни релеј | 38 |
J6 | Регулатор напона | 36 |
J9 | Релеј за грејање задњег стакла | 5,7 |
К1 | Лампа упозорења за дуга светла | 16 |
К2 | Контролна лампа рада генератора | 33 |
К3 | Лампица упозорења притиска уља | 34 |
К5 | Лампа показивача правца | 35 |
К6 | Лампица упозорења | 45 |
К7 | Лампица упозорења за кочиони систем и паркирну кочницу | 32 |
К10 | Контролна лампа загревања задњег стакла | 7 |
L1 | Леви фар са дуплом жицом | 14 |
L2 | Десни фар са дуплом жарном нити | 18 |
L10 | Лампа брзиномера | 19, 20 |
М1 | Лева паркирна лампа | 24 |
М2 | Задња десна габаритна лампа | 23 |
М2 | Десно стоп светло | 31 |
М3 | Десна паркинг лампа | 25 |
М4 | Задња лева габарита | 22 |
М4 | Лево стоп светло | 30 |
М5 | Предњи леви показивач правца | 40 |
М6 | Задњи леви показивач правца | 41 |
М7 | Предњи десни показивач правца | 44 |
М8 | Задњи десни показивач правца | 43 |
М16 | Лево светло за вожњу уназад* | 47 |
М17 | Десно светло за вожњу уназад* | 46 |
N | Завојница за паљење | 49, 50 |
N1 | Покретање аутоматизације | 53 |
N3 | Електромагнетни вентил за затварање | 52 |
O | Дистрибутер | 49, 50, 51 |
Р | врхови свећица | 49, 50, 51 |
Q | Свећица | 49, 50, 51 |
S1-S12 | Прекидачи кола | - |
S21 | Осигурач за светла за вожњу уназад (8 А) | 46 |
S22 | Осигурач задњег одмрзивача (8 А) | 5 |
T | Електрична инсталација | |
b | иза штитника мотора | |
Т1 | 1-пин конектор | |
А | иза инструмент табле | |
b | испод задњег седишта | |
Витх | иза облоге моторног простора која апсорбује буку | |
d | у пртљажнику, напред десно | |
е | у пртљажнику, напред лево | |
Т2 | 2-пински конектор | |
T3 | 3-пински конектор | |
А | у гепеку са леве стране | |
b | иза штитника мотора на десној страни | |
Витх | у моторном простору | |
Т4 | а - 4-пински конектор | |
120 | Централни конектор | 48 |
V | Мотор брисача (у Каферу 1200 - једностепени) | 9, 10, 11 |
V2 | Мотор вентилатора за довод ваздуха (у Каферу 1200Л) | 12 |
W | Унутрашње осветљење | 26 |
X | Светло за регистарску таблицу | 22 |
Z1 | Грејач задњег стакла | 5 |
Уземљене везе | ||
1 | Жица за уземљење од батерије до тела | 2 |
2 | Жица за уземљење од алтернатора до тела | 6 |
10 | Терминал за уземљење на инструмент табли | - |
11 | Уземљени терминал брзиномера | - |
15 | Терминал за уземљење у пртљажнику, напред лево | - |
16 | Терминал за уземљење у пртљажнику, напред десно | - |
* Само Кафер 1200Л.
Информације о употреби електричних кола налазе се овде →
Лоцирани су симболи елемената електричних кола овде →
