Manual de utilizare — siguranțe (VW Lt 2d)

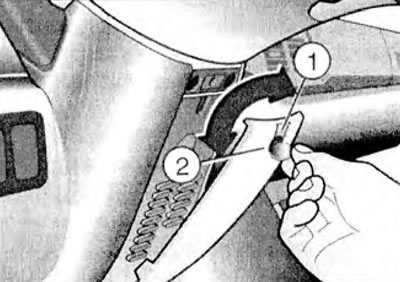

Circuitele electrice individuale sunt protejate de siguranțe. Siguranțele și releele pentru sistemul central de distribuție electrică al vehiculului se află în cutia de siguranțe, sub coloana de direcție.

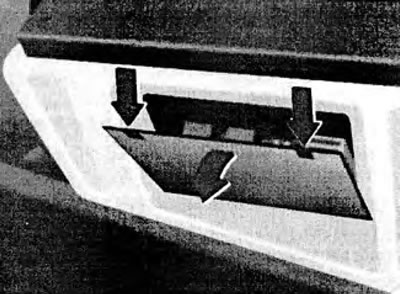

Siguranțele suplimentare se află în cutia de siguranțe de sub scaunul șoferului.

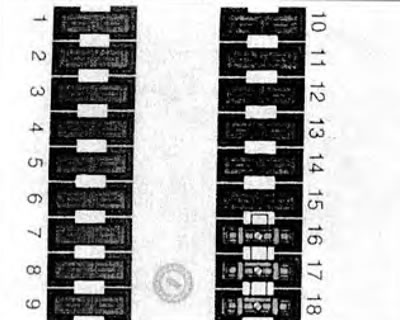

Cutia de siguranțe a coloanei de direcție

• 1 - Lampă laterală dreapta spate și lumină de poziție dreapta - 15 A.
• 2 - Faza lungă far dreapta -15 A.
• 3 - Faza lungă far stânga, lampă de semnalizare - 15 A.
• 4 - Lumini de mers înapoi - 15 A.
• 5 - Lumini de frână - 15 A.
• 6 - Motor ștergător parbriz - 20 A.
• 7 - Încălzire lunetă, semnal - 15 A.
• 8 - Lumini de tavan, brichetă, radio - 20 A.
• 9 - Ceas, lumini de avarie, lumini de parcare - 20 A.
• 10 - Iluminare panou de bord, lumini plăcuță de înmatriculare, lumini de zi - 15 A.
• 11 - Lampă laterală stânga spate și lumină de poziție stânga - 15 A.
• 12 - Faza scurtă far dreapta -15 A.
• 13 - Faza scurtă stânga - 15 A.
• 14 - Proiector de ceață, proiector de ceață spate - 15 A.
• 15 - Radio - 15 A.
• 16 - Gratuit pentru echipamente suplimentare.
• 17 - Gratuit pentru echipamente suplimentare.
• 18 - Gratuit pentru echipamente suplimentare.

Siguranțe suplimentare în compartimentul motorului

Preîncălzire - 80 A.

Siguranțe suplimentare sub scaunul șoferului

• Ventilator de încălzire - 30 A.
• Încălzire lunetă - 30 A.
• Încălzitor autonom - 25 A.
• Geamuri electrice - 25 A.
• Unitate de control ABS - 10 A.
• Închidere centralizată - 15 A.
• Reglare electrică a oglinzii - 10 A.
• Pompă de combustibil - 30 A.
• Releu suplimentar pentru baterie - 15 A.
• Releu de semnalizare remorcă - 10 A.
• Blocare diferențială - 15 A. Priză de 12 volți - 20 A.
• Aer condiționat - 10 A.
• Scaune încălzite - 15 A.

Codarea culorilor siguranțelor

Roșu - 10 A, albastru - 15 A, galben - 20 A, alb - 25 A, verde - 30 A.
