Подушка заднего сиденья
Снятие
Примечание: снятие и установка подушки заднего сиденья изложены применительно к составной подушке. Цельная подушка, в принципе, снимается и устанавливается таким же способом.

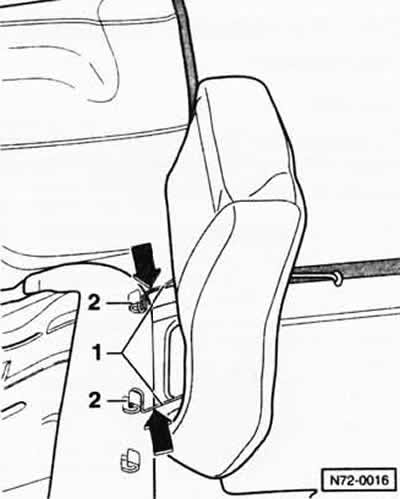

Подушку сиденья приподнять за передний край, потянуть вперед, затем приподнять сзади и откинуть вперед.
Пружинные скобы «1» нажать внутрь «стрелки» и вытащить из шарниров «2».
Вынуть подушку сиденья из автомобиля.
Установка
Вставить подушку сиденья в шарниры, откинуть назад и зафиксировать.
Спинка заднего сиденья, составная
Снятие
Примечание: на рисунке показана левая спинка. Снятие правой спинки выполняется аналогично.
Откинуть спинку сиденья -1 - вперед.
С наружной стороны спинки -1-с помощью отвертки «3» нажать назад «стрелка А» фиксирующий крюк «2» и движением вверх потянуть спинку из держателя.
Потянуть спинку немного вверх и вынуть из центрального жесткого крепления «4» («стрелка В»).
Установка
Надвинуть спинку «1» на центральное жесткое крепление «4» и с наружной стороны вжать в держатель.
Откинуть спинку назад.
Спинка заднего сиденья, цельная
Снятие
Откинуть спинку заднего сиденья «1» вперед.
Вывернуть из спинки у центрального жесткого крепления два болта «2».
У боковых жестких креплений «стрелки» с помощью отвертки нажать назад крюк «3» и движением вверх снять спинку.
Установка
Установка выполняется в обратной последовательности. При этом болты у центрального жесткого крепления затянуть моментом 40 Нм.
